MZL80型橋梁伸縮縫圖紙及施工步驟

使用微信掃描二維碼分享朋友圈，成交更快更簡單！

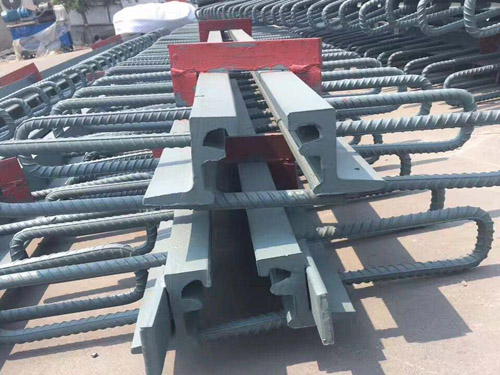

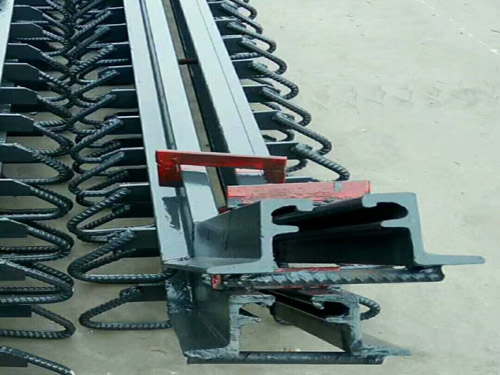

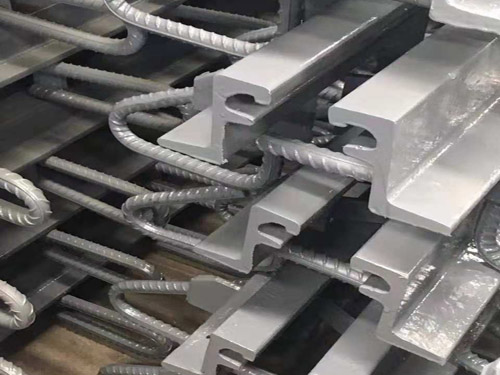

80型橋梁伸縮縫由橡膠密封帶組成的伸縮裝置，由單縫式和橡膠密封帶組成的單縫式伸縮裝置，適用于延伸縮量不大于60mm的公路橋梁工程伸縮；由邊粱和橡膠密封帶組成的單縫式伸縮裝置，適用于伸縮量不大于80mm的公路橋梁工程。MZL80型橋梁伸縮縫圖紙及施工步驟   MZL80型橋梁伸縮縫圖紙及施工步驟

MZL80型橋梁伸縮縫特點：

MZL80型橋梁伸縮縫安裝注意事項：

2.安裝模數式橋梁伸縮裝置要求嚴格，一定要精心操作。由于現場不易調整，所以成品檢查一定要認真仔細。不合格不可運至現場。

4.MZL80型橋梁伸縮縫橋上各接縫處縫隙一定要用聚苯乙烯泡沫板塞嚴，防止?jié)沧⒈Ｗo帶混凝土時灌入，使縫失效。同時，也不可將裝置內灌進混凝土，以免更換V形象膠帶時受阻

一、GQF-MZL型伸縮縫的型號：

GQF-MZL型伸縮縫是一種新型輕型伸縮縫產品，主要型號有：Cd型模數式伸縮縫、Fd型模數式伸縮縫、和Fm型模數式伸縮縫，其位移量為0-80mm。

二、GQF-MZL型伸縮縫的構成：

GQF-MZL型伸縮縫：伸縮體采用整體成型的異形鋼材制成，由邊梁、中梁、橫梁、位移控制系統、密封橡膠帶等構件組成。40型橋梁伸縮縫，60型橋梁伸縮縫

三、GQF-MZL型伸縮縫的特性：

GQF-MZL型伸縮縫的特點是整體性好、抗彎抗壓強度高，車輛經過時平穩無跳，噪聲低。適用于各種彎、坡、斜、寬橋梁。

四、GQF-MZL型伸縮縫的適用范圍：

GQF-MZL型伸縮縫適用于大流量交通地段的公路、城市橋梁、高架道路與立交工程

GQF-MZL120橋梁伸縮縫的特點:

（1）面層板為梳齒形槽鋼板，從左右伸出橋面板間隙處相互嚙合的支承式構造，結構剛度較大，可承受較大的水平變位，伸縮量可達420mm。

（2）GQF-MZL120橋梁伸縮縫裝置建筑高度低。SCB伸縮裝置在橋面鋪裝層高度內就能安裝，不需要梁體內預留槽口，大大方便了設計和施工。

（5）伸縮裝置構件運輸、安裝方便、不需要超長車運送，也不要用吊車裝卸

（6）梳齒板式伸縮縫,橋梁伸縮縫,120伸縮裝置造價低。價格比模數式大位移伸縮裝置可節約20%左右。

GQF-MZL120橋梁伸縮縫的安裝方法:

安裝前應檢查GQF-MZL120橋梁伸縮縫是否有出廠合格證、使用說明書等，并約請監理、設計及有關人員對GQF-MZL120橋梁伸縮縫外觀、幾何精度進行檢查驗收，合格后方可使用。在橋梁上進行劃線、切割：根據設計位置放出GQF-MZL120橋梁伸縮縫中線，并按設計尺寸從中線位置量測GQF-MZL120橋梁伸縮縫混凝土保護帶邊線，用混凝土切縫機按所畫邊線切割橋面瀝青混凝土。為切邊不受損壞，可分兩次切割。切縫間距保護帶邊線預留5cm，待澆筑混凝土前，再沿準確邊線進行第二次切割。切縫要求順直、準確，切割時注意不要破壞橋面防水層，將防水層卷起予以保護。

GQF-MZL40型伸縮縫的特點：

GQF-MZL40型伸縮縫的特點是將伸縮裝置的承重結構和位移控制系統分 開二者受力時互不干擾分工明確這樣既受力時安全又了受力時位 移均勻。

GQF-MZL40型伸縮縫施工步驟：

1、要求施工單位將伸縮縫吊裝就位，檢查其中心線與梁縫中心線是否重合，其頂面與路面標高是否一致，及時進行調整。將預埋鋼筋和伸縮縫錨固件焊接牢固，再橫穿12或16水平鋼筋。一定要立即拆除伸縮縫定位壓板，鏨去定位螺絲，并用角向砂輪磨去焊疤，補上油漆。

2、安裝前應檢查伸縮縫是否有出廠合格證、使用說明書等，并約請監理、設計及有關人員對伸縮縫外觀、幾何精度進行檢查驗收，合格后方可使用。

3、一定要及時進行橋面的清理、填塞間隙：人工配合空壓機清除切割范圍內的瀝青混凝土，并鑿除松散混凝土，同時將縫內的雜物清理干凈?？p寬一定要滿足設計寬度要求，清理后用苯板將伸縮縫堵嚴。

4.當要安裝的伸縮縫就位用吊車吊運時，應檢查好吊車的吊鉤，防止脫鉤，吊裝時應嚴格按照廠家預留的吊位進行吊裝，并按照設計圖紙綁軋鋼筋。在固定過程中采用拉線的方法控制伸縮裝置的中線和直順度，用長度大于3m具有足夠剛度的工字鋼或鋁合金鋼搭放在伸縮縫兩側來控制高程。
