堆垛機貨叉的設計原理與結構類型

    一、堆垛機貨叉基本簡介

    堆垛機貨叉是一種智能化移載機構，具有靈活的雙向伸縮功能、準確的定位功能，廣泛應用于立體庫、智能倉儲系統中，以及自動化生產線上，并與生產線系統、企業管理系統相對接，采用計算機及條形碼技術(或編碼器)，實現全程智能化管理運營和信息化管理！

     堆垛機貨叉也稱堆垛機伸縮叉、堆垛機伸縮貨叉、堆垛機移載貨叉、堆垛機雙向自動伸縮貨叉等，簡稱：伸縮貨叉、移載貨叉、雙向伸縮貨叉等，別名：堆垛機牙叉、堆垛機伸縮牙叉、堆垛機雙向伸縮牙叉等，它是通過頂升機構(或堆垛機)的升降來完成裝卸料的，可輕松將物料從一側移載至另一側，具有快捷、節能低耗之特點！

    二、設計結構與工作原理

    堆垛機貨叉是由上叉體(上叉臂)、中叉體(中叉臂)、下叉體(固定叉臂)等三段叉體(叉臂)組成的，下叉體安裝在載貨臺上，中叉體在齒輪齒條的驅動下，向外移動大約自身長度的一半，上叉體再?gòu)闹虚g叉臂的中點繼續向外延伸，輔以導向滾輪、導向滑塊、齒輪齒條[或鏈輪鏈條、或同步帶]、限位開關[行程開關]、中位開關[接近開關]、扭力限制器、編碼器、驅動器、電機、減速機、聯軸器等部件構成的一個完整的伸縮機構！

    也可根據實際需求，采用四段式叉體(叉臂)結構，即一節固定叉體(下叉臂)、三節可移動叉體(上中叉臂、下中叉臂、上叉臂)，也就是所謂的“雙深位結構”或“雙伸位結構”！

    三、堆垛機貨叉常用分類

    堆垛機貨叉有多種結構類型，比較常見的有：正常移載距離(正常行程)的“單深位結構或單伸位結構”、移載距離比較遠或行程比較大的“雙深位結構或雙伸位結構”、常用的“齒輪齒條鏈條組合傳動結構”、運行精度比較高的“純齒輪傳動結構”、載荷量比較輕的“同步帶傳動結構”等，有：移載物體積比較小的“單列式或單指式”、移載物體積比較大的“雙列式或雙指式”、移載物超長超大的“多叉聯動式”等，還有使用環境比較特殊的用于高溫爐作業的“高溫環境貨叉”、用于冷庫作業的“低溫環境貨叉”、以及用于無粉塵的全封閉的醫藥、食品、電子等行業的“無塵環境貨叉(也稱萬級潔凈環境、千級潔凈環境、百級潔凈環境)”等等，不同的移載物料、不同的使用環境、不同的存儲方式等，使用的貨叉類型也都不盡相同！

    四、堆垛機貨叉常用參數

    [1].載荷能力：額定載荷

    [2].負載上限：+30%

    [3].移載距離：按設計要求

    [4].行程余量：+30～50mm

    [5].空載速度：50mmin

    [6].滿載速度：30mmin

    [7].空載加速：1msx(可控)

    [8].滿載加速：0.5msx(可控)

    [9].輸出轉速：79rpmmin

    [10].制動電壓：220v380v

    [11].中位開關：NBN4-12GM40-E2 P+F

    [12].限位開關[行程開關[：D4MC-5020-Nomron

    [13].編碼器： TR(帝爾)、kubler(庫伯勒)

    [14].電機減速機：SEW變頻電機或伺服電機(也可根據要求配置)

    四、堆垛機貨叉應用范圍

    堆垛機貨叉廣泛應用于立體庫(智能倉儲)、物流配送轉運中心、自動化生產線、新能源換電站(重卡移動換電)、高溫爐作業、冷庫作業等多個行業領域，如：工業生產、設備制造、物流倉儲、商品制造、智能應用、航空領域、軌道交通、醫療器械、新能源制造、電子工業、五金電器、化工原料、造紙工業、文化教育、煙草工業、食品飲料、印鐵、包裝等等，因?yàn)槠涮厥獾臉?gòu)造性，不僅可以在常溫下進行作業，也能在高溫或低溫下正常運行，具備全天候工作的性能！

    五、堆垛機貨叉工廠簡介

    安徽集維智能裝備有限公司[馬鞍山市]是一家集研發、設計、生產、銷售為一體的堆垛機伸縮牙叉“貨叉”生產制造企業，擁有完整的質量管理體系[榮獲數十項專利證書]、豐富的設計經驗、雄厚的加工實力，完全自主設計、自行生產，具備年生產1600多臺套各類伸縮貨叉[移載貨叉]的制造能力，具有快速完成方案的設計能力、短期交付的加工制造能力，具備提前交付或快速交付的應急能力,是業內較具規模的實體工廠！

微型堆垛機貨叉(上圖)

小型堆垛機貨叉(上圖)

輕型堆垛機貨叉(上圖)

三節式堆垛機貨叉(上圖)

小板式堆垛機貨叉(上圖)

板式(加厚防滑墊)堆垛機貨叉(上圖)

窄體寬載面(寬截面)堆垛機貨叉(上圖)

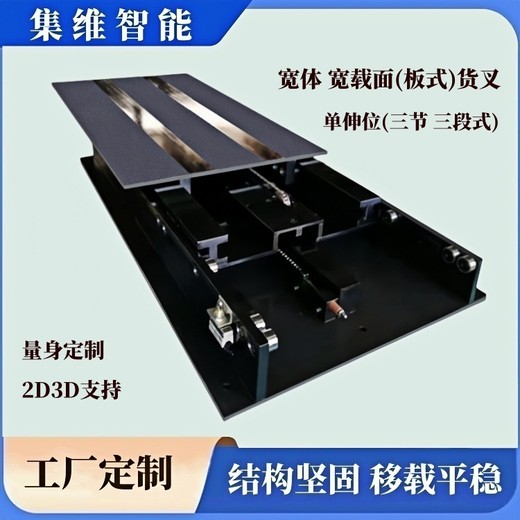

寬體寬載面(寬截面)堆垛機貨叉(上圖)

寬體寬載面(寬截面)雙伸位堆垛機貨叉(上圖)

單列單伸位輕載式堆垛機貨叉(上圖)

單列單伸位重載式堆垛機貨叉(上圖)

單列式單電機雙伸位(或雙深位)堆垛機貨叉(上圖)

單列式雙電機雙伸位(或雙深位)堆垛機貨叉(上圖)

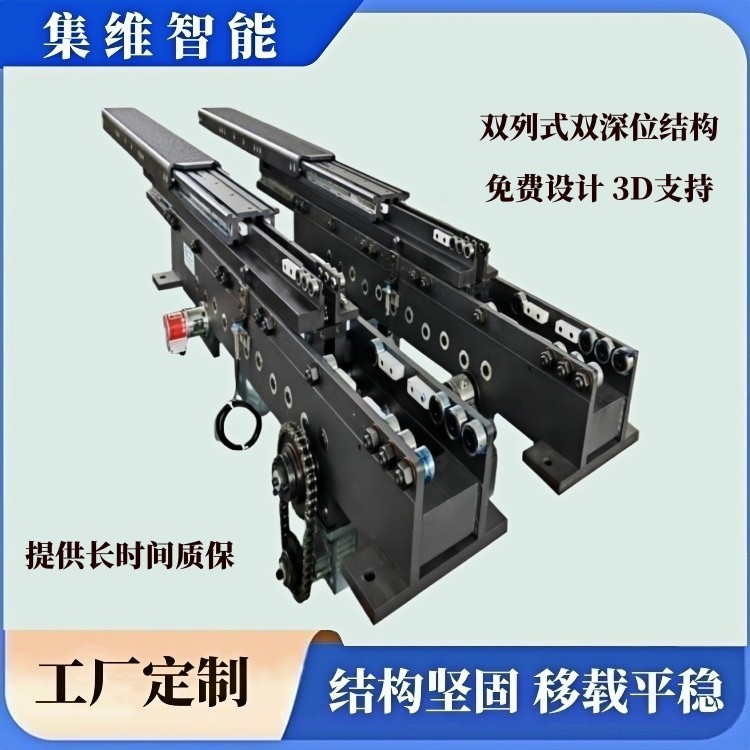

雙列式雙電機雙伸位(或雙深位)堆垛機貨叉(上圖)

雙指式(雙叉臂)雙電機雙伸位(或雙深位)堆垛機貨叉(上圖)

雙列式單伸位(或單深位)堆垛機貨叉(上圖)

雙指式單伸位(或單深位)堆垛機貨叉(上圖)

窄截面(或小截面)堆垛機貨叉(上圖)

雙列式單伸位(或單深位)不銹鋼材料堆垛機貨叉(上圖)

雙列式單伸位(或單深位)堆垛機貨叉(上圖)

企業資質(上圖)

集維系列堆垛機貨叉優勢簡介(上圖)
