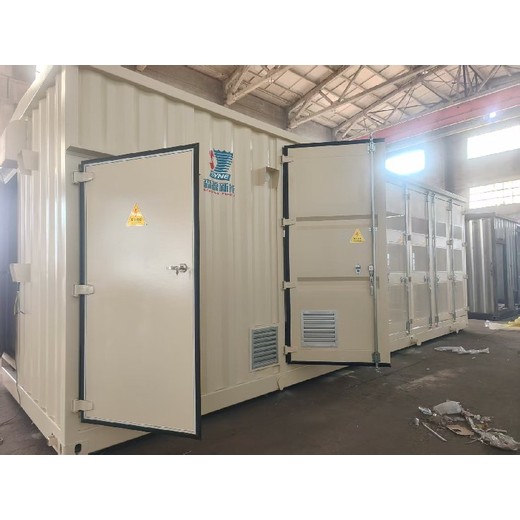

福建信合變壓器預制艙施工現場開關站預制艙

一次設備預制艙的核心特點
1. 高度集成化與模塊化設計
預制艙通過工廠化生產，將原本需要現場組裝的設備整合為標準化模塊。某110kV變電站項目采用預制艙后，主變、GIS設備、保護屏柜等均集成于艙內，體積較傳統模式減少40%，安裝周期從3個月縮短至2周。艙體內部布局經過優化設計，預留檢修通道和散熱空間，同時支持“積木式”擴展，可根據需求靈活增減模塊。

2. 工廠預制與質量可控性
所有設備在出廠前完成組裝、調試和檢測，避免了傳統施工中因環境、人員技術差異導致的質量問題。工廠的標準化流程可使設備一次驗收合格率達99%以上，遠現場安裝的85%。艙體采用鋼框架，防護等級達IP54以上，能抵御-40℃至70℃的極端氣候。

3. 快速部署與施工效率提升
某沿海城市配網項目顯示，預制艙通過公路運輸整體吊裝，從到貨至投運僅需72小時，而傳統變電站建設需3-6個月。這種“即插即用”模式特別適用于應急供電、災后重建或工期緊張的項目。艙體底部通常預裝減震基礎和電纜溝，現場僅需平整地基即可安裝。

從結構設計來看，二次設備預制艙采用全封閉鋼結構，艙體骨架由冷軋鋼板焊接成型，外部覆蓋雙層金屬板夾芯結構，中間填充防火隔熱材料。這種設計使艙體具備的機械強度和環境適應性，能夠承受-40℃至+70℃的極端溫度變化，防護等級達到IP54標準，有效抵御風沙、雨雪、鹽霧等惡劣環境影響。艙體底部設有電纜溝和通風通道，頂部設計有防雨檐和吊裝點。

在內部空間規劃方面，二次設備預制艙采用功能分區設計，主要劃分為設備區、操作區和輔助區三大區域。設備區安裝有繼電保護裝置、測控裝置、通信設備等核心二次設備，采用標準19英寸機柜并排布置，柜間預留足夠散熱空間；操作區設置人機交互界面和工作臺，配備符合人體工程學的操作座椅；輔助區則集成空調系統、消防系統、照明系統和環境監控系統等配套設施。這種科學分區既了設備運行可靠性，又為運維人員提供了舒適的工作環境。

二次設備預制艙

二次設備預制艙主要安裝控制、保護及監測類設備，不直接參與電能傳輸，而是對一次系統進行智能化管理。常見類型有：

（1）保護測控艙：集中放置繼電保護裝置、故障錄波器等，實時監測線路狀態并在異常時觸發保護動作。

（2）通信艙：承載光纖交換機、協議轉換器等設備，實現站內數據上傳及遠程調度。

（3）直流電源艙：內置蓄電池組、充電模塊，為整個變電站提供不間斷電源。

二次艙對電磁屏蔽要求較高，內部常采用分區布局避免信號干擾。艙體多配備智能環境監控系統，可實時監測溫濕度、煙霧等參數。與一次艙相比，其設備發熱量較小，溫控系統更側重恒溫防凝露。
