產(chǎn)品別名 |

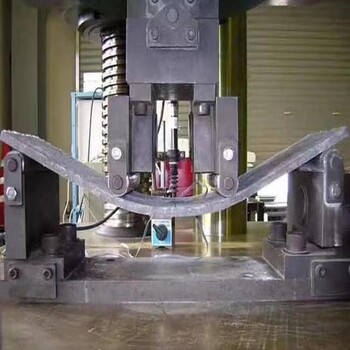

ECC高延性混凝土 |
面向地區(qū) |
全國(guó) |
ZX/CGM高強(qiáng)無收縮灌漿料
ZX/CGM高強(qiáng)無收縮灌漿料是以高強(qiáng)度材料為骨料，以水泥作為結(jié)合劑，輔以高流態(tài)、微膨脹、防離析等助劑配制而成。在施工現(xiàn)場(chǎng)加入一定量的水，攪拌均勻后即可使用，主要用于設(shè)備基礎(chǔ)二次灌漿，梁板柱加固，以及路面搶修工程等。
◆產(chǎn)品特點(diǎn)
1.塑性膨脹和硬化期膨脹的雙重效應(yīng)，確保有效承載面(EBA) 大于90%，均勻傳遞荷載。
2.大流動(dòng)度、不泌水、不離析，施工更加簡(jiǎn)便快捷，確保施工質(zhì)量。
3.早強(qiáng)高強(qiáng)灌漿24小時(shí)后確保設(shè)備正常運(yùn)行生產(chǎn)。
4.不含金屬膨脹源不腐蝕鋼筋，抗油滲、耐久性好。
◆性能指標(biāo) JC/T986-2018《水泥基灌漿材料》
GB/T50448-2015《水泥基灌漿材料應(yīng)用技術(shù)規(guī)范》
產(chǎn)品型號(hào) ZX-1/CGM-1 ZX-2/CGM-80 ZX-3/CGM-340 ZX-4/CGM-4
產(chǎn)品性能 通用型 強(qiáng)型 超細(xì)型 超早強(qiáng)型
流動(dòng)度（mm） 初始值 ≥290 ≥340 ≥340 ≥290
30min保留值值 ≥260 ≥310 ≥310 ≥260
豎向膨脹率（%） 3h 0.1~3.5
24h與3h的膨脹值之差 0.02~0.5
抗壓強(qiáng)度（MPa） 8h / / / ≥15
1d ≥20 ≥35 ≥20 ≥30
3d ≥40 ≥60 ≥40 ≥50
28d ≥60 ≥80 ≥60 ≥70
對(duì)鋼筋有無銹蝕作用 無
泌水率（%） 0
●以上數(shù)據(jù)是在是在標(biāo)準(zhǔn)實(shí)驗(yàn)室條件下檢測(cè)的
●參考用量：2.2-2.4噸/m3 ●加水量：13%-15%
◆產(chǎn)品用途
1、用于設(shè)備基礎(chǔ)二次灌漿。 2、用于地腳螺栓錨固及鋼筋栽埋。
3、用于混凝土結(jié)構(gòu)加固和修補(bǔ)。 4、用于梁柱截面增大加固工程。
5、飛機(jī)跑道的搶修、核電設(shè)備的固定。 6、路橋工程的加固。
7、機(jī)器底座、鋼結(jié)構(gòu)與地基懷口灌漿、栽埋鋼筋、舊混凝土結(jié)構(gòu)的裂縫治理。
8、機(jī)電設(shè)備安裝，軌道及鋼結(jié)構(gòu)安裝，靜力壓樁工程封樁。
9、墻體結(jié)構(gòu)的加厚及漏滲水的修復(fù)，各種基礎(chǔ)工程的塌陷灌漿以及各種搶修工程。
◆產(chǎn)品使用范圍
產(chǎn)品型號(hào) 使用范圍
ZX-1/CGM-1通用型 地腳螺栓錨固、裁埋鋼筋、灌漿層厚度≥30mm 基礎(chǔ)二次灌漿。
ZX-2/CGM-80強(qiáng)型 對(duì)設(shè)備基礎(chǔ)二次灌漿強(qiáng)度要求較高，大型設(shè)備的底座及地腳螺栓等部位。
ZX-3/CGM-340超細(xì)型 高流態(tài)，適合于間隙較小的設(shè)備基礎(chǔ)的二次灌漿，以及對(duì)材料流動(dòng)性要求較高的部位。
ZX-4/CGM-4超早強(qiáng)型 早強(qiáng)，適合于鐵路枕軌的快速搶修；機(jī)場(chǎng)、高速公路等混凝土路面的快速修補(bǔ)；地腳螺栓的快速錨固；建筑物、構(gòu)筑物的搶修等。
◆施工方法及步驟
施工前應(yīng)準(zhǔn)備攪拌設(shè)備、養(yǎng)護(hù)物品和必要的工具。
步：基礎(chǔ)處理
1、基礎(chǔ)表面應(yīng)進(jìn)行鑿毛處理，或采用新老混凝土界面劑做界面處理。
2、清潔基礎(chǔ)表面，不得有碎石、浮漿、浮灰、油污和脫模劑等雜物。
3、灌漿前24h，基礎(chǔ)表面應(yīng)充分濕潤(rùn)，灌漿前1h，清除積水。
第二步：支模
1、按灌漿施工圖支設(shè)模板。模板與基礎(chǔ)、模板與模板間的接縫處用水泥漿( 推薦901快速堵漏王)、膠帶等封縫，達(dá)到整體模板不漏水的程度。
2、模板與設(shè)備底座四周的水平距離應(yīng)控制在100mm左右，以利于灌漿施工。
ZX-9耐高溫型 高強(qiáng)無收縮灌漿料
產(chǎn)品說明
耐高溫灌漿料是以特殊無機(jī)膠凝材料，配以高強(qiáng)耐火骨料，加入?yún)⒑狭虾瓦M(jìn)口助劑制備而成的，具有高流動(dòng)性，高耐熱性的高強(qiáng)無收縮微膨脹灌漿材料。該產(chǎn)品具有良好的施工性能和耐久性，能在500℃—800℃高溫環(huán)境下長(zhǎng)期使用不出現(xiàn)開裂現(xiàn)象。采用耐高溫灌漿料是經(jīng)濟(jì)地解決建筑物耐火等級(jí)的有效方法。
用途
▲熱荷設(shè)備基礎(chǔ)墊層、二次澆注層
▲抗熱輻射環(huán)境建筑結(jié)構(gòu)
▲各種高溫場(chǎng)所的設(shè)備灌漿、地面修補(bǔ)等等
▲鋼廠轉(zhuǎn)爐軌道、窯爐軌道灌漿等項(xiàng)目
▲化工、冶金、建材等工業(yè)領(lǐng)域
產(chǎn)品特點(diǎn)
▲早強(qiáng)高強(qiáng)：灌漿后1d強(qiáng)度可達(dá)20Mpa以上，3d可達(dá)40 Mpa以上，縮短工期。設(shè)備安裝完畢三天后即可運(yùn)行生產(chǎn)。
▲自流態(tài) ： 現(xiàn)場(chǎng)只需加水?dāng)嚢?，直接灌入設(shè)備基礎(chǔ)，砂漿自流，施工免振，確保無振動(dòng)、長(zhǎng)距離的灌漿施工。
▲微膨脹: 澆注體長(zhǎng)期使用無收縮，設(shè)備與基礎(chǔ)緊密接觸，基礎(chǔ)與基礎(chǔ)之間無收縮，并適當(dāng)?shù)呐蛎泬簯?yīng)力確保設(shè)備長(zhǎng)期安全運(yùn)行。
▲熱震性 : 20次熱震性試驗(yàn)，試塊表面無脫落，浸水段抗壓強(qiáng)度與試塊標(biāo)養(yǎng)28d的強(qiáng)度比（%）≥90 。
▲耐熱性好：600℃-800℃長(zhǎng)期安全使用。
產(chǎn)品性能
執(zhí) 行 標(biāo) 準(zhǔn) ： GB/T50448-2015《水泥基灌漿材料應(yīng)用技術(shù)規(guī)范》
用量：2.2-2.4 t/m3 加水量：14%-15%
包裝及儲(chǔ)存
▲包裝：采用紙塑復(fù)合袋包裝。
▲規(guī)格：凈重25kg／袋。
▲儲(chǔ)存條件：密封，干燥，防潮、防曬；保質(zhì)期為6個(gè)月。
HXZ-7填充式重力砂漿
重力砂漿是根據(jù)客運(yùn)專線的橋面附屬工程安裝開發(fā)的填充砂漿。使用方便操作簡(jiǎn)單，通過重力方式快速自動(dòng)流平灌注。加快施工進(jìn)度，提高風(fēng)屏障的抗疲勞性能。
該產(chǎn)品適應(yīng)性較高，在高溫或低溫條件均能施工。尤其是在低溫條件下，具有良好的抗凍性能，能夠在-10℃到-15℃條件下進(jìn)行施工，確保良好的早期強(qiáng)度和后期強(qiáng)度。
產(chǎn)品特點(diǎn)
1、早期強(qiáng)度高，在1～2h內(nèi)，獲得超過5MPa的強(qiáng)度。砂漿灌注后可在較短時(shí)間內(nèi)完成加扭力的要求，而盡快的安裝屏障面板，加快施工進(jìn)度；
2、后期強(qiáng)度不倒縮；
3、施工方便，簡(jiǎn)單，加水?dāng)嚢杓纯墒褂?，能在?fù)溫條件下施工，且在負(fù)溫條件下強(qiáng)度能夠持續(xù)增長(zhǎng)，達(dá)到終使用性能
技術(shù)指標(biāo)：《京滬高速鐵路聲/風(fēng)屏障用重力砂漿暫行技術(shù)要求》
性能指標(biāo) HZX-7填充式重力砂漿
流動(dòng)度（mm） ≥360
30min流動(dòng)度（mm） ≥300
氯離子含量（%） ≤0.1
泌水率（%） 0
抗壓強(qiáng)度（MPa） 2h≥20
1d≥40
28d≥50
1d豎向膨脹率（%） ≥0.02
28d收縮率（%） ≤0.1
28d抗凍性（g/㎡） 外觀無異常，剝落量≤1000
產(chǎn)品用途
1、風(fēng)屏障底座鋼板安裝充填；
2、聲屏障底座鋼板安裝充填；
3、電桿底座鋼板安裝充填；
施工方法與步驟
1、按照0.16±0.01的水料比，加水?dāng)嚢琛２捎眯⌒褪殖蛛妱?dòng)攪拌器或攪拌機(jī)攪拌，攪拌2-4分鐘即可；
2、攪拌均勻的漿料，放置1-2分鐘，待其中的氣泡基本消失，即可進(jìn)行灌注。灌注高度超過鋼板底面5-10mm。如果側(cè)擋模板露漿，需要及時(shí)補(bǔ)漿，避免出現(xiàn)充填不滿情況。
3、在負(fù)溫條件下，建議采用混凝土養(yǎng)護(hù)劑，對(duì)砂漿采取養(yǎng)護(hù)處理，避免砂漿出現(xiàn)開裂。
包裝存貯
1、本品包裝規(guī)格為25kg±0.5kg/袋，可按一般貨物運(yùn)輸。
2、儲(chǔ)存在干燥、通風(fēng)處，避免日曬，注意防潮、防水，保持期為6個(gè)月。
HZX-8鐵路軌道膠泥
鐵路軌道膠泥是一種含精選天然骨料，具有流動(dòng)度、 高抗壓強(qiáng)度、 較長(zhǎng)的工作時(shí)間、 經(jīng)濟(jì)性、密實(shí)，無收縮、無銹蝕，不含金屬骨料、施工方便、持續(xù)增強(qiáng)、良好粘結(jié)性能及韌度的軌道膠泥
產(chǎn)品特點(diǎn)：
1、 早強(qiáng)：1天強(qiáng)度可達(dá)20MPa以上。
2、 大流態(tài)：流動(dòng)度可達(dá)270-300mm，可填充全部空隙，滿足二次灌漿的要求。
3、 無收縮：設(shè)備與基礎(chǔ)之間緊密結(jié)合。
4、 低溫施工性：允許在-10℃氣溫下進(jìn)行室外施工。
5、 絕緣性好：高致密性結(jié)構(gòu)，固化后具有很好的抗?jié)B和絕緣性能。
性能指標(biāo)：GB50448-2015《水泥基灌漿材料應(yīng)用技術(shù)規(guī)范》
流動(dòng)度（mm） ≥300
24h豎向膨脹率（%） ≥0.020
抗壓強(qiáng)度（Mpa） R1≥20
R3≥40
R28≥60
一次灌漿厚度(mm) ≤200
本產(chǎn)品標(biāo)準(zhǔn)用量：2.2噸/m3 參考用水量：13%~14%
產(chǎn)品用途：
1、港口、碼頭起重機(jī)軌道槽的灌漿。（軌道壓板灌漿、底板、 螺栓固定等）。
2、適用于各種機(jī)械、電氣設(shè)備（重型設(shè)備、磨床）一、二次灌漿。
3、鋼結(jié)構(gòu)安裝工程。
施工方法及步驟
1、 施工前準(zhǔn)備：
（1） 清掃軌道基礎(chǔ)表面， 灌漿前24小時(shí)，軌道基礎(chǔ)表面應(yīng)充分濕潤(rùn)。灌漿前1小時(shí)，應(yīng)吸干積水。
（2） 按灌漿施工圖支設(shè)模板，模板不得漏漿。
（3） 灌漿中如出現(xiàn)跑漿現(xiàn)象，應(yīng)及時(shí)處理。
2、軌道膠泥材料進(jìn)行灌漿，其工藝應(yīng)符合以下要求：
（1） 軌道膠泥進(jìn)行二次灌漿時(shí)，應(yīng)從一側(cè)灌漿，直至另一側(cè)溢出為止，不得從四側(cè)同時(shí)進(jìn)行灌漿。
（2） 灌漿開始后，連續(xù)進(jìn)行，不能間斷，并盡可能縮短灌漿時(shí)間。
?。?） 在灌漿過程中嚴(yán)禁振搗，必要時(shí)可用竹板條進(jìn)行拉動(dòng)導(dǎo)流。
?。?） 每次灌漿厚度不宜超過150mm，當(dāng)灌漿層小于30mm時(shí)應(yīng)采取相應(yīng)輔助措施或改用其他型號(hào)材料。
?。?） 不得將正在運(yùn)轉(zhuǎn)的機(jī)器的震動(dòng)傳給準(zhǔn)備灌漿的設(shè)備基礎(chǔ)。
3、軌道膠泥灌漿的初凝固的所需時(shí)間約為3~4小時(shí)。
4、3~4個(gè)小時(shí)后用目測(cè)和手感進(jìn)行辯論是否初凝，確定凝固后，用批刀輕抹平表面，再用麻布或者是棉布蓋在表面上。
5、 每天根據(jù)氣溫的不同，15℃以下，每天早晚各一次用水養(yǎng)護(hù)； 15℃-35℃每天早中晚各一次用水養(yǎng)護(hù)。
6、對(duì)凝固的軌道膠泥進(jìn)行濕潤(rùn)養(yǎng)護(hù)不少于7天。
包裝存貯
包裝規(guī)格為25kg±0.5kg，用復(fù)合紙塑袋包裝。儲(chǔ)存在干燥、陰涼處，在未經(jīng)受潮保存下儲(chǔ)存期為6個(gè)月。超期需復(fù)檢，合格后才可使用。
ZX-516水泥基路面修補(bǔ)料
產(chǎn)品簡(jiǎn)介：
水泥混凝土路面由于長(zhǎng)期疲勞、凍融循環(huán)、荷載、滲水和基層破壞等原因都會(huì)引起破損，從而給使用帶來了不便，甚至達(dá)不到實(shí)際使用的要求，需要進(jìn)行局部修補(bǔ)或重新鋪設(shè)新拌混凝土，從而產(chǎn)生了昂貴的管理和維護(hù)費(fèi)用。而傳統(tǒng)的局部修補(bǔ)，環(huán)氧砂漿和快干水泥產(chǎn)品，由于其自身的粘結(jié)強(qiáng)度會(huì)在短時(shí)間內(nèi)失效，尺寸變化率變化大且與基層路面匹配性差，修補(bǔ)面會(huì)在短時(shí)間內(nèi)失效或產(chǎn)生新的裂縫，需要反復(fù)修補(bǔ)，有效期短且費(fèi)用高昂。
本產(chǎn)品針對(duì)水泥混凝土路面起皮起沙、裂縫、坑槽、蜂窩麻面、裸露石子，橋梁的掉皮漏筋采用特的高柔性和高抗拉技術(shù)，采用本產(chǎn)品材料進(jìn)行面層薄層修復(fù)，或者局部厚層修復(fù)，可與混凝土基面牢牢結(jié)合在一起，使舊的水泥混凝土路面完好如初。
產(chǎn)品特點(diǎn)：
1.與基層粘接強(qiáng)度高，拉伸粘接原強(qiáng)度≥1.5MPa；
2.相融合性好，與舊基層地面融為一體；修復(fù)完畢幾乎與原地面顏色一致；
3.早期強(qiáng)度高，4h≥20MPa；快速恢復(fù)交通，8h即可恢復(fù)使用，減輕交通壓力
4.后期強(qiáng)度高，28d≥50MPa；尺寸變化率小，抗開裂性能好
5.抗?jié)B能力強(qiáng)，耐腐蝕性好；.耐久性好，抗凍融循環(huán)性能；
適用范圍：
1、機(jī)場(chǎng)停機(jī)坪、服務(wù)車道；
2、高速鐵路站臺(tái)、沿線；
3、高速公路路面；高架橋梁水泥基面；
4、國(guó)道、省道、市區(qū)公路；、加油站路面、服務(wù)區(qū)路面、收費(fèi)站路面
5、工業(yè)廠坪；學(xué)校操場(chǎng)、停車場(chǎng)、籃球場(chǎng)
技術(shù)指標(biāo)：
檢測(cè)項(xiàng)目 標(biāo)準(zhǔn)要求
ZX-516
流動(dòng)度/坍落度
（薄層/厚層）（mm） 初始 ≥260
20min ≥220
抗壓強(qiáng)度
（Mpa） 4h ≥20.0
28d ≥50.0
抗沖擊性 無開裂或脫離底板
抗拉粘結(jié)強(qiáng)度（Mpa） ≥1.5
28d尺寸變化率（%） -0.04~+0.04
適用厚度（mm） 3~20
適用環(huán)境溫度（℃） 0以上
水料比/水膠比（薄層/厚層） 0.15-0.16
施工方案：
1. 將破損基面進(jìn)行剔除，并清除雜質(zhì)，厚層修補(bǔ)的特殊部位應(yīng)進(jìn)行切割成凹槽性，可先用本產(chǎn)品加大骨料填平。
2. 處理好的基面用水充分潤(rùn)濕；并滾涂界面劑晾干
3. 用手持式攪拌機(jī)按水膠比：1:0.15進(jìn)行攪拌；攪拌3min均勻后，放置2min后，再進(jìn)行二次攪拌2min;
4. 將攪拌好的料用刮板、抹刀輔助將其涂覆在待修復(fù)的水泥基面上；待表面終凝后可噴涂養(yǎng)護(hù)劑進(jìn)行養(yǎng)護(hù)。
5. 常溫下，施工完畢后8h開放輕載交通，24h開放重載交通；
包裝貯存：
本產(chǎn)品采用塑料顆粒包裝袋，25KG/袋，須放置陰涼處，防潮。
保質(zhì)期為6個(gè)月，開袋后需及時(shí)使用。
RC聚合物加固砂漿
產(chǎn)品簡(jiǎn)介：
RC聚合物加固砂漿是采用進(jìn)口乳膠粉和特殊添加劑配制而成的改性水泥砂漿。通過與鋼網(wǎng)復(fù)合使用可獲得強(qiáng)度高、韌性好的加固層、大幅度提高原有構(gòu)件的強(qiáng)度。被廣泛應(yīng)用于建筑、橋梁等鋼筋混凝土受彎和大偏心受壓構(gòu)件的加固。
產(chǎn)品特點(diǎn)：
1、耐高溫、耐腐蝕、耐老化性能優(yōu)良。
2、強(qiáng)度高，抹灰操作性好。
3、與原混凝土結(jié)構(gòu)的粘結(jié)性能良。
4、無收縮，基本不會(huì)產(chǎn)生裂縫。
5、二氧化碳、氯化物等的透過性差，可以預(yù)防混凝土的碳化和防止混凝土內(nèi)部鋼筋的腐蝕。
6、力學(xué)性質(zhì)與混凝土相近，耐凍融及耐久性很好。
7、耐其他化學(xué)藥品的阻抗性很好，且本材料，對(duì)人體無害。
適用范圍：
1、混凝土構(gòu)筑物加固抹灰。
2、具有滲透性，可用于不銹鋼絞線網(wǎng)加固。
3、用于修補(bǔ)混凝土構(gòu)筑物表面的蜂窩，漏洞露筋等缺陷處理。
性能指標(biāo)：JG/T336-2011《混凝土結(jié)構(gòu)修復(fù)用聚合物水泥砂漿》I類B型
施工方案：
1、基層要求及處理：基層表面應(yīng)清潔、無油污，無浮灰，不應(yīng)有起砂、空鼓、裂縫等現(xiàn)象。施工前應(yīng)用高壓水沖洗并保持潮濕狀態(tài)，但不得有積水；可預(yù)先涂刷界面處理劑。
2、材料配制：按粉料重量的17.5%加水?dāng)嚢?，將?shí)際用量90％的水倒入粉料中攪拌均勻，再將剩余的10％水逐漸倒入并攪拌無結(jié)塊，配好的漿料應(yīng)在30分鐘內(nèi)用完。
3、施工：混凝土基層表面先將水和界面劑1：1稀釋均勻攪拌，刷在基面上，待干了之后，再刷一層界面劑（不稀釋）均勻涂刷一遍，界面劑和聚合物加固砂漿一次施工面積不宜過大，應(yīng)分條分塊錯(cuò)開施工，每塊面積不宜大于10平米，錯(cuò)開施工的間隔不應(yīng)小于12小時(shí)。分層施工時(shí)，留縫位置應(yīng)互相錯(cuò)開。
4、聚合物加固砂漿應(yīng)行薄層抹壓，待表干后進(jìn)行二次磨平并壓實(shí)。遇有氣泡時(shí)應(yīng)刺破壓緊，表面應(yīng)密實(shí)。立面或頂面的面層厚度大于2.5公分時(shí)應(yīng)分層施工。每層抹面厚度宜為1公分左右,待層指觸于時(shí)方可進(jìn)行下層施工。
5.養(yǎng)護(hù)：施工體表面初凝后可灑水養(yǎng)護(hù)，水平地面還應(yīng)覆蓋潮濕麻袋片等在5—40℃環(huán)境下養(yǎng)護(hù)至少7天
包裝、儲(chǔ)存及運(yùn)輸
?25Kg/袋，用塑料顆粒袋包裝；
?干燥、陰涼處存放。自生產(chǎn)日起，儲(chǔ)存期為6個(gè)月；
?超期使用需檢驗(yàn)合格后方可使用；
?本品安全，非易燃品，可滿足一般公路、鐵路的運(yùn)輸要求。
