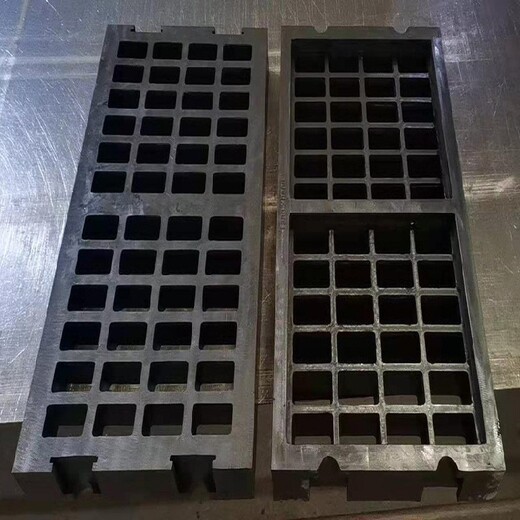

承德制作橡膠篩網(wǎng)報價及圖片

橡膠篩網(wǎng)原材料的塑煉 生膠富有彈性,缺乏加工時必需的可塑性性能,因此不便于加工。為了提高其可塑性,所以要對生膠進行塑煉；這樣,在混煉時配合劑就容易均勻分散在生膠中；同時,在壓延、成型過程中也有助于提高膠料的滲透性〔滲入纖維織品內(nèi)和成型流動性。 將生膠的長鏈分子降解,形成可塑性的過程叫做塑煉。 生膠塑煉的方法有機械塑煉和熱塑煉兩種。機械塑煉是在不太高的溫度下,通過塑煉機的機械擠壓和摩擦力的作用,使長鏈橡膠分子降解變短,由高彈性狀態(tài)轉(zhuǎn)變?yōu)榭伤軤顟B(tài)。熱塑煉是向生膠中通入灼熱的壓縮空氣,在熱和氧的作用下,使長鏈分子降解變短,從而獲得可塑性。

橡膠篩網(wǎng)的質(zhì)檢 1.外觀檢驗 篩板表面應(yīng)整潔，無飛過，毛剌等，且不允許有雜質(zhì)，無明顯劃痕,泡狀突起.表面紋路自然,表面無可見的微粒,無折射缺陷及澆注口印跡,流痕等. 目測和手感 2.尺寸檢查 橡膠篩板尺寸按規(guī)定程序批準(zhǔn)的產(chǎn)品設(shè)計圖紙和各相關(guān)的GB標(biāo)準(zhǔn)制造,符合產(chǎn)品圖樣或技術(shù)文件的要求. 卷尺和卡尺 3.耐燃油性檢查 樣品在40OC的環(huán)境溫度下，放在燃油中浸泡48h后，其本積變化率應(yīng)小于10%，硬度變化為-25RHD以內(nèi)，拉斷強度變化率應(yīng)在-35%以內(nèi)，拉伸變化率在-20%以內(nèi)。

橡膠篩網(wǎng)在生產(chǎn)上，容易出現(xiàn)的問題：脫膠 及解決方案 橡膠-金屬粘接不良 橡膠與金屬的粘結(jié)是橡膠減震產(chǎn)品一個重要環(huán)節(jié)，橡膠與金屬的粘結(jié)原理，普遍認(rèn)為在低模量的橡膠與高模量的金屬之間，膠粘劑成為模量梯度，以減少粘結(jié)件受力時的應(yīng)力集中。常用雙涂型膠漿的底涂或單涂型膠粘劑與金屬表面之間主要通過吸附作用實現(xiàn)粘結(jié)。底涂型和面涂型膠粘劑之間，以及膠粘劑與橡膠之間通過相互擴散作用和共交聯(lián)作用而實現(xiàn)粘結(jié)。 橡膠-金屬粘接不良的原因分析及解決方法 1 膠漿選用不對。解決方法：參考具體使用手冊，選擇合適的膠粘劑 2金屬表面處理失敗，以致底涂的物理吸附不能很好的實現(xiàn)。解決方法；粗化金屬表面，金屬粘結(jié)表面一定的粗糙度。常用的處理方法，顯微鏡觀察表面粗糙度從大到小依次是噴砂、拋丸＞磷化＞鍍鋅.金屬表面不能有銹蝕，不能粘到油污、灰塵、雜質(zhì)等 3膠漿涂刷工藝穩(wěn)定性差，膠漿太稀、漏涂、少涂、殘留溶劑等。解決方法；注意操作，防止膠漿漏涂、少涂。
