晉城銷售橡膠篩網(wǎng)價格

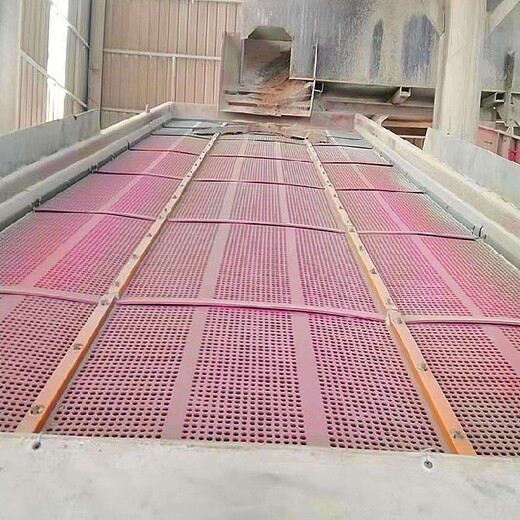

橡膠篩網(wǎng)的質(zhì)檢 1.外觀檢驗 篩板表面應(yīng)整潔，無飛過，毛剌等，且不允許有雜質(zhì)，無明顯劃痕,泡狀突起.表面紋路自然,表面無可見的微粒,無折射缺陷及澆注口印跡,流痕等. 目測和手感 2.尺寸檢查 橡膠篩板尺寸按規(guī)定程序批準(zhǔn)的產(chǎn)品設(shè)計圖紙和各相關(guān)的GB標(biāo)準(zhǔn)制造,符合產(chǎn)品圖樣或技術(shù)文件的要求. 卷尺和卡尺 3.耐燃油性檢查 樣品在40OC的環(huán)境溫度下，放在燃油中浸泡48h后，其本積變化率應(yīng)小于10%，硬度變化為-25RHD以內(nèi)，拉斷強(qiáng)度變化率應(yīng)在-35%以內(nèi)，拉伸變化率在-20%以內(nèi)。

橡膠篩網(wǎng)的質(zhì)檢（二） 4.耐潤滑油性檢查 樣品在70OC的環(huán)境溫度下，放在潤滑油中浸泡72h后，其體積變化率在-10%~+15%之間，硬度變化為-5~+10RHD之間，拉斷強(qiáng)度變化率應(yīng)在10%以內(nèi)，伸長變化率在-30%以內(nèi)。 5.硬度檢查 篩板硬度應(yīng)符合產(chǎn)品圖紙或技術(shù)文件的要求。常用橡膠件的材質(zhì)及硬度值，僅作為一般批產(chǎn)件驗收參考，如有特殊要求時，請以經(jīng)確認(rèn)的技術(shù)要求執(zhí)行。

橡膠工業(yè)制品類橡膠制品： ①膠帶－運輸帶、傳送帶等； ②膠管－夾布膠管、編織膠管、纏繞膠管、針織膠管、特種膠管等； ③模型制品－橡膠密封件、減震件等； ④壓出制品－純膠管、門窗密封條、各種橡膠型材等； ⑤膠布制品－生活和防護(hù)膠布制品（如雨衣）、工業(yè)用膠布制品（如礦用導(dǎo)風(fēng)筒）、交通和儲運制品（如油罐）、救生制品（如救生筏）等； ⑥膠輥：印染膠輥、印刷膠輥、造紙膠輥等； ⑦硬質(zhì)膠制品：電絕緣制品（蓄電池殼）、化工防腐襯里、微孔硬質(zhì)膠（微孔隔板）等； ⑧橡膠絕緣制品－電線、電纜等； ⑨膠乳制品－浸漬制品、海綿、壓出制品、注模制品等；

橡膠制品原材料分類 橡膠制品的性能取決于其結(jié)構(gòu)和材料。許多橡膠制品，如輪胎、膠帶、膠管、膠布制品等，采用橡膠與簾布（見簾子線）或金屬的復(fù)合結(jié)構(gòu)。后兩者通常起骨架作用，制品的強(qiáng)度和剛度。因此，橡膠制品的原材料，除各種橡膠和橡膠助劑外，還有紡織物和金屬件。主要原料橡膠則根據(jù)制品的要求而選擇，如一般的輪胎、膠鞋、運輸帶、三角帶、膠管等主要使用天然橡膠、丁苯橡膠、順丁橡膠等；有特殊性能要求（如要求耐高低溫、耐油、耐臭氧、耐酸堿等）的橡膠制品，則主要使用特種橡膠，如丁腈橡膠、聚氨酯橡膠、硅橡膠、氟橡膠等。近年來,還廣泛使用橡膠塑料共混物(在橡膠中混入聚乙烯、聚氯乙烯、乙烯-醋酸乙烯酯樹脂等)和不需要硫化的熱塑性橡膠。

涂好膠漿的金屬件應(yīng)注意充分干燥，讓溶劑充分揮發(fā)，防止殘留溶劑隨硫化時揮發(fā)，導(dǎo)致粘結(jié)失敗。要一定的涂膠厚度，特別是面涂膠漿。這樣一方面可以有充足物質(zhì)使相互擴(kuò)散和共交聯(lián)作用充分進(jìn)行；另一方面可以實現(xiàn)一定的模量梯度層 4配方不合理，膠料硫化速度與膠漿硫化速度不一致。解決方法；改進(jìn)配方以有充足的焦燒時間。模具、配方改進(jìn)，膠料以快的速度到達(dá)粘結(jié)部位。盡量采用普通、半有效硫化體系，提高硫黃用量，以實現(xiàn)多硫交聯(lián)鍵。改進(jìn)硫化條件（溫度、時間和壓力）。減少易噴霜物和增塑劑的使用,防止其遷移到橡膠表面，從而影響粘結(jié)。膠料停放時間太長，改用新鮮的膠料 5壓力不足。解決方法；增大硫化壓力。注意溢料口、抽真空槽的位置、尺寸，防止局部與大氣過多溝通以至壓力不足。模具配合緊密，防止局部壓力損失過大 6膠漿有效成分揮發(fā)或固化。解決方法；硫化前需預(yù)烘的金屬件，應(yīng)注意預(yù)烘的時間和溫度控制，過度預(yù)烘會導(dǎo)致反應(yīng)性物質(zhì)揮發(fā)和膠漿的焦燒（或固化）。操作時注意防止金屬件在模具內(nèi)停留時間過長 7有已硫化的膠皮、膠屑等異物混入混煉膠，隨橡膠一起硫化，由小面積脫膠，引起制品大面積剝離。解決方法； 加強(qiáng)物料管理

橡膠篩網(wǎng)在加工時，容易出現(xiàn)的問題-撕裂、拉毛 及解決方法 撕裂、拉毛表現(xiàn)在橡膠接頭膠體被扯斷或橡膠體表面不光滑平整。撕裂、拉毛的原因和解決的方法如下； 8.1脫模方式不合理，硬脫模，導(dǎo)致制品被扯斷或拉毛。解決方法；改進(jìn)脫模方式，改進(jìn)模具結(jié)構(gòu)。噴脫模劑 8.2制品過度硫化，導(dǎo)致橡膠強(qiáng)度等物理性能下降而被撕裂、扯斷。解決方法；調(diào)整硫化條件到正硫化。 8.3硫化溫度太高。解決方法；調(diào)整膠料配方，降低硫化溫度。
