安康水電站水利渠道景觀合頁壩

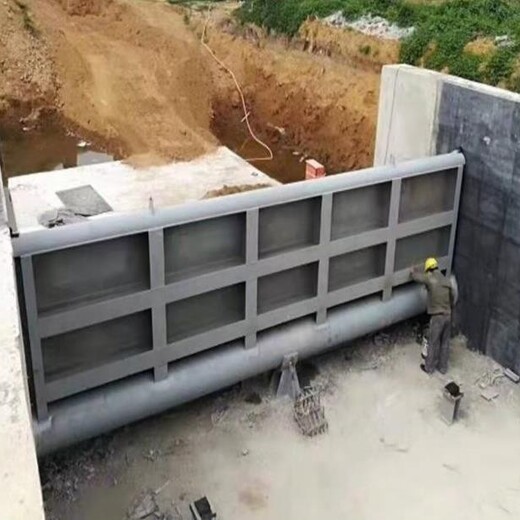

一種底軸驅動翻板閘門，包括液壓啟閉機、底軸總成、門葉和拐臂。1，液壓啟閉機包括液壓缸、液壓系統和啟閉機支撐架。液壓缸水平安裝在啟閉機支撐架上，液壓系統固定安裝在液壓缸缸體的上方。
2，底軸總成包括底軸和底軸支撐架。底軸通過軸承安裝在底軸支撐架上。
3，門葉固定套裝在底軸的中部，底軸的左右兩端分別固定套裝有拐臂，拐臂的另一端與液壓缸的活塞桿相連，門葉橫跨整個河道，在河道的左右兩側設置有封閉的啟閉室，啟閉室由鋼筋混凝土制成，并通過活動蓋板封閉，液壓啟閉機、拐臂和滲漏集水井均設置在啟閉室內，且液壓啟閉機、拐臂和滲漏集水井由前到后，從高到低呈階梯形依次設置。
鋼壩閘門驅動系統的組成：
本實用***公開了一種鋼壩閘門驅動系統，包括液壓缸、液壓系統和安裝架，安裝架包括支座本體、支承座、掛勾和橫桿，兩個支座本體分別通過螺栓左右間隔地安裝在同一支承座的上方，掛勾共四列且前后間隔設置，位于前方的兩列掛勾的勾頭與位于后方的兩列掛勾的勾頭相對設置，橫桿共四根且前后間隔設置，掛勾的上端焊接在支承座的底部，位于同一列的掛勾下端掛在同一橫桿上，且掛勾的開口寬度小于橫桿的直徑，支座本體的頂部設置有左右貫通的安裝環，安裝環的內側端設置有安裝定位止口，支承座的底部、掛勾、橫桿均埋在地下；支座本體采用鋼板焊接成的框架結構。結構簡單，安裝可靠性高，避免出現松動而影響驅動系統的正常運行，省去了檢修及加固。

在水利水電建設中，隨著城市用水、景觀建設及環境整治和灌溉、發電的需要，翻板閘、水閘和橡膠壩得到***的運用。然而，橡膠壩等生產比較復雜，運行時充水(充氣)升壩或放水(放氣)塌壩時間較長，影響快速截流或泄洪，再加上橡膠易老化的弊端，容易發生質量事故。
現在市場上出現大量鋼結構閘門或翻板閘，但無論是提升式或臥倒式，單孔都很難適用較寬的河道。底軸驅動翻板閘門是一種***可調空控溢流閘門，它有土建結構、帶固定軸的鋼閘門門體、啟閉設備等組成。這種建筑物適合于閘孔較寬(10米~100米)而水位差比較小的工況(1~7米)，由于它可以設計的比較寬，可以省區數孔閘墩，所以不僅結構簡單，可以節省不少土建投資，而且可以立門蓄水，臥門行洪排澇，適當開啟調節水位，還可以利用閘門門頂過水，形成人工瀑布的景觀效果。

造成系統過熱可能由以下一種或多種原因造成：
（1） 油中進入空氣或水分，當液壓泵把油液轉變?yōu)閴毫τ蜁r，空氣和水分就會助長熱的增加而引起過熱；
（2） 容器內的油平面過高，油液被強烈攪動，從而引起過熱；
（3） 質量差的油可能變稀，使外來物質懸浮著，或與水有親合力，這也會引起生熱；
（4） 工作時超過了額定工作能力，因而產生熱；
（5） 回油閥調整不當，或未及時更換已損零件，有時也會產生熱。
過熱將使油液迅速氧化，氧化又會釋放出難溶的樹脂、污泥與酸類等，而這些物質聚積油中造成零件的加速磨損和腐蝕，且它們粘附在精加工零件表面上還會使零件失去原有功能。油液因過熱變稀還會使傳動工作變遲緩。
