河道60*3m底軸驅動下臥式翻板閘門鋼壩閘門

 河道60*3m底軸驅動下臥式翻板閘門  鋼壩閘門

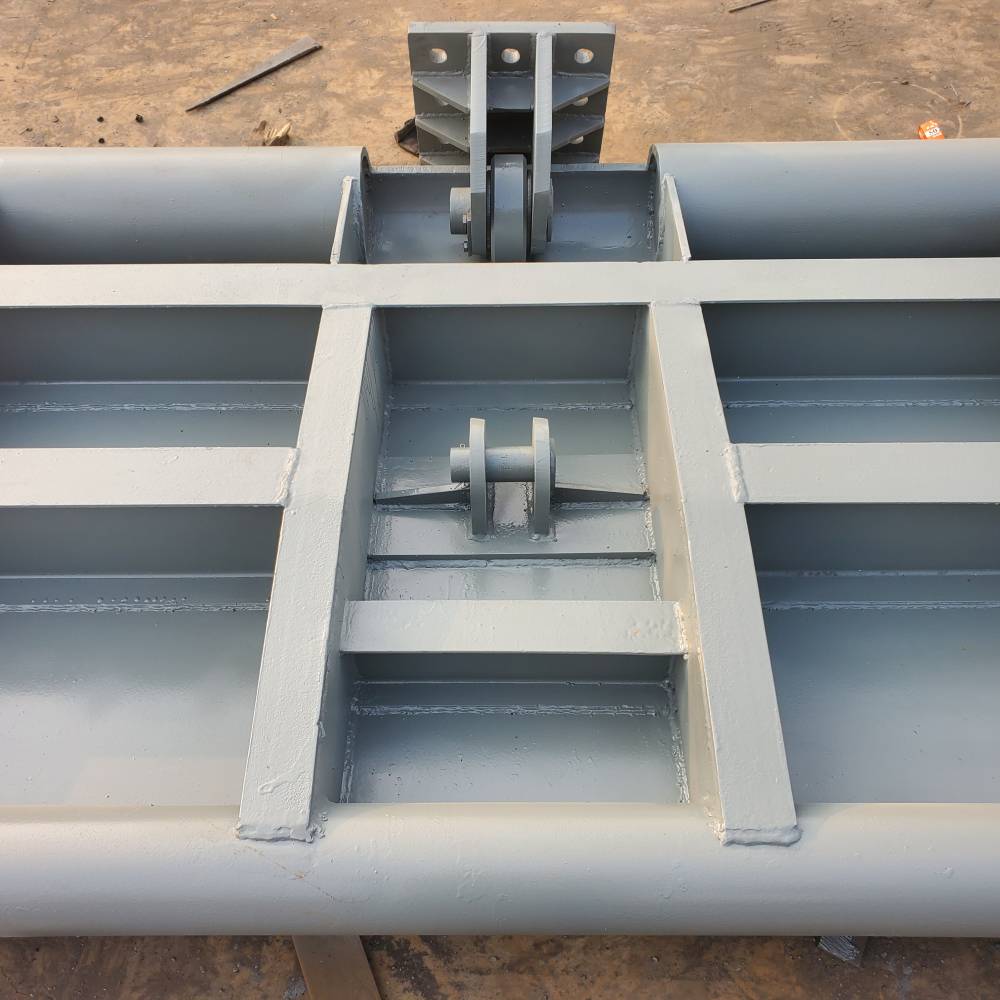

  底軸驅動下臥式翻板閘門(鋼壩閘門)是一種***可調控溢流閘門,它有土建結構、帶固定軸的鋼閘門門體、啟閉設備等組成。這種建筑物適合于閘孔較寬(10m-100m)而水位差比較小(1-7m)的工況,由于它可以設計的比較寬,可以省去數孔閘墩,所以不僅結構簡 單,可以節省不少土建投資,而且可以立門蓄水,臥門行洪排澇,適當開啟調節水位, 還可以利用閘門門頂過水,形成人工瀑布的景觀效果。 底軸驅動下臥式翻板閘門結構組成   在孔口凈寬范圍內由左、右相對立的兩扇帶底軸的門葉組成,相對孔口中心線呈對稱布置, 孔口中心線處的連接結構采用對各向變位有一定適應能力的Q形橡皮。每扇門葉沿寬度方向由多塊的門葉結構用螺栓拼接而成,相鄰的門葉結構之間設有縱向止水。

門葉與底軸間采用螺栓連接。翻板閘門的上游設一道底水封,采用***高分子合成硬質材料,為延長使用壽命,補償磨損量,壓板上設有預壓板彈簧。側水封為插拔式具自動補償功能的雙向止水裝置,不僅具有止水功能,在出現溫變情況下翻板閘門允許門頂溢流, 門頂設有破水器,以避免局部開啟運行時因門頂溢流及啟閉操作時造成門后負壓。底軸作為門葉縱向懸臂梁的固端和閘門啟閉驅動軸是本水閘***重要的構件之一。限度地避免土建結構變形和變位對底軸運行的影響,使底軸受力狀態明確,設計將底軸主體在孔口中心線處一分為二,再采用波紋管加滑動止水襯套的柔性連接形式將左右兩段底軸連接起來。

     鋼壩組成部分  用于關閉和開放泄(放)水通道的控制設施。水工建筑物的重要組成部分,可用以攔截水流,控制水位、調節流量、排放泥沙和飄浮物等。閘門一般由活動部分(也稱門葉)、埋固部分和啟閉機械3部分組成。門葉包括 行走支承、支臂、支鉸、止水裝置、吊耳等。埋固部分包括 鉸座、止水座、等。常用的械有:卷?yè)P(yáng)式、油壓式、螺桿式和移動式機械。

液壓壩的壩體采用弧形設計。壩面可噴色彩、文字和圖案。上游水量較大時,會形成瀑布景觀和水簾長廊奇觀,美觀漂亮的壩形可供游人觀賞。 液壓壩耐久性好,***。***用于水利灌溉,水力發電,城市美化環境等方面。液壓活動壩是一項水利科技***成果,是攔河壩的第三代***活動壩技術,其總體技術達到 *水平 ,***應用于城市河道景觀 農田灌溉和小水電站建設等,產品***各地 深受廣大用戶的高度信任和***。

液壓壩泄洪能力強,活動壩面放倒后只高出基礎平臺20厘米左右,達到無壩一樣的泄洪效果 即使是千年一遇的特大洪水 也不會對壩體造成損壞。在無電、無動力源的情況下,達到降壩操作。此功能使得部分有特殊行洪要求的河道在面臨大暴雨等*惡劣氣候條件下的安全行洪意義重大,特別適用于偏遠山區無人管理的地區。

安全可控度高,當洪水位超過壩頂一定高度(事先設定),將會引起泵站開始工作,使得液壓活動壩面下降, 確保行洪安全;液壓壩可根據河道蓄水能力,實現任意調節攔水高度,同時還可實現單扇或多扇任意組合或同步調節,減少水流對下游的沖刷。
液壓管路布置于下游便于檢修,其他零部件均為標準配置,易于更換,費用低。升起壩面后,形成一個穩定的支撐墩壩結構,力學結構*科學,抗洪水沖擊的能力***。在洪水溢流超過30CM時,都不會對壩體產生影響。是一種*不會被洪水沖毀的活動壩,使用壽命50年以上。

壩形美觀,人造瀑布,壩體可以采用弧形設計。壩面可噴色彩圖案,上游水量較大時形成瀑布景觀和水簾長廊奇觀,可供游人觀賞?？梢宰鳛橐粋€(gè)新的旅游景點,對游客具有吸引力。
