液壓翻板閘門的結構
1、 金屬結構部分:用以封閉或開放孔口、通稱閘門、亦稱門葉;包括:承重結構、行走支承、支臂、止水裝置、吊耳等;
門葉及埋件主要用q235鋼制焊接而成;埋固部分:包括:軌道、鉸座、止水座、護角等.金屬結構部份應進行嚴格的噴鋅防腐處理!
2、 啟閉設備;采用集成式液壓?jiǎn)㈤]機作為啟閉設備
液壓系統由動力裝置、控制調節裝置、執行元件和輔助裝置等組成,液壓泵提供動力,把機械能轉化為液壓能。在液壓系統的控制下,液壓缸內的活塞沿缸體內壁做軸向來回往復運動,從而帶動液壓桿和壩體做直線運動,達到孔口開啟、關閉的要求。

總體布置。共設置1個液壓泵站,泵站管控1組壩體,液壓油缸,根據水工建筑物來設計液壓油缸的大小,現為活塞油缸,缸體毛坯采用整段無縫鋼管,材質為45鋼。活塞桿材料為45鋼,外表面鍍鉻,鍍鉻工藝和鍍層厚度按sl41規范進行,液壓系統還設置液壓鎖定裝置,從而滿足了液壓翻板閘門局部開啟的過流要求。
液壓油,選用5w-30低凝點抗乳化液壓油,液壓系統在-10℃低溫環境下能正常工作。
管路,油管采用無縫鋼管。油管規格極根據液壓泵站及油缸來選擇規格。密封件,油缸的動、靜密封件選用---橡膠,具有耐油、防水、變形小、摩阻力小、無粘著、***等性能。

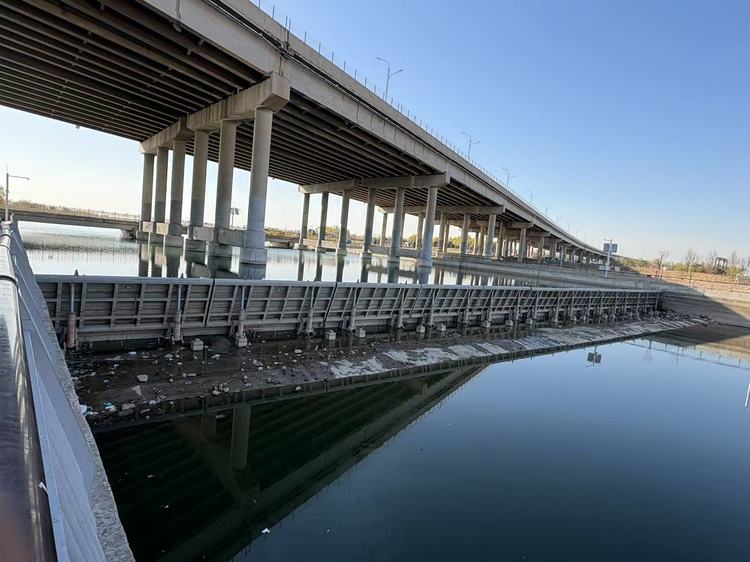

 商洛液壓旋轉鋼壩閘門 商洛河道50*3米底軸驅動鋼壩閘門

 產品規格 門高(H):1.5m、2m、2.5m、3m、3.5m、4m、4.5m、5m、5.5m、6m。 單扇寬度:標準為6m,非標另行設計。 工作特點 1、液壓升降壩壩體跨度大,結構簡單,支撐可靠,易于建造。 2、液壓升降壩液壓系統操作靈活,可采用浮標開關控制,實現自動化操作,達到無人管理。 3、液壓升降壩水力條件。該壩可基本保持原河床,可暢泄洪水、上游堆積泥沙、卵石和漂浮物而不阻水。與傳統水閘及類似的橡膠壩相比,過流能力大,泄流量大。特別適用于橡膠壩不宜建造的多砂、多石、多樹、多竹和寒冷地區的河流。還可以做到任意調節壩高溢流,可控制上游水位和泄流量。 4、液壓升降壩施工簡單,施工工期短,和傳統水閘相比,減少了閘墩、大量金屬結構埋件及閘門啟閉設備,混凝土工程量少,從而節約了大量資金。 5、液壓升降壩耐久性好。只要壩扇面結構和液壓系統正常維護,工程耐久性較橡膠壩要長。 6、***泛。液壓升降壩屬于低水頭擋水建筑物,***使用于水利灌溉,水力發電,城市美化環境等方面。特別對于城市河流梯級開發,可形成寬闊的水面,增加城市風光帶壩體,壩體上易于形成瀑布景觀,可***生態人文環境,提高城市的社會環境等級。 結構及原理 翻板閘門是一種采用自卸汽車力學原理,結合支墩壩水工結構型式的***活動壩,具備擋水和泄水雙重功能。 液壓升降壩的構造由弧形(或直線)壩面、液壓桿、支撐桿、液壓缸和液壓泵站組成。 用液壓缸直頂以底部為軸的活動攔水壩面的背部,實現升壩攔水,降壩行洪的目的。采用滑動支撐桿支撐活動壩面的背面,構成穩定的支撐墩壩。采用小液壓缸及限位卡,形成支撐墩壩固定和活動的相互交換,達到固定攔水,活動降壩的目的。采用浮標開關,控制操作液壓系統,達到無人管理,根據洪水漲落,實現活動壩面的自動升降。
