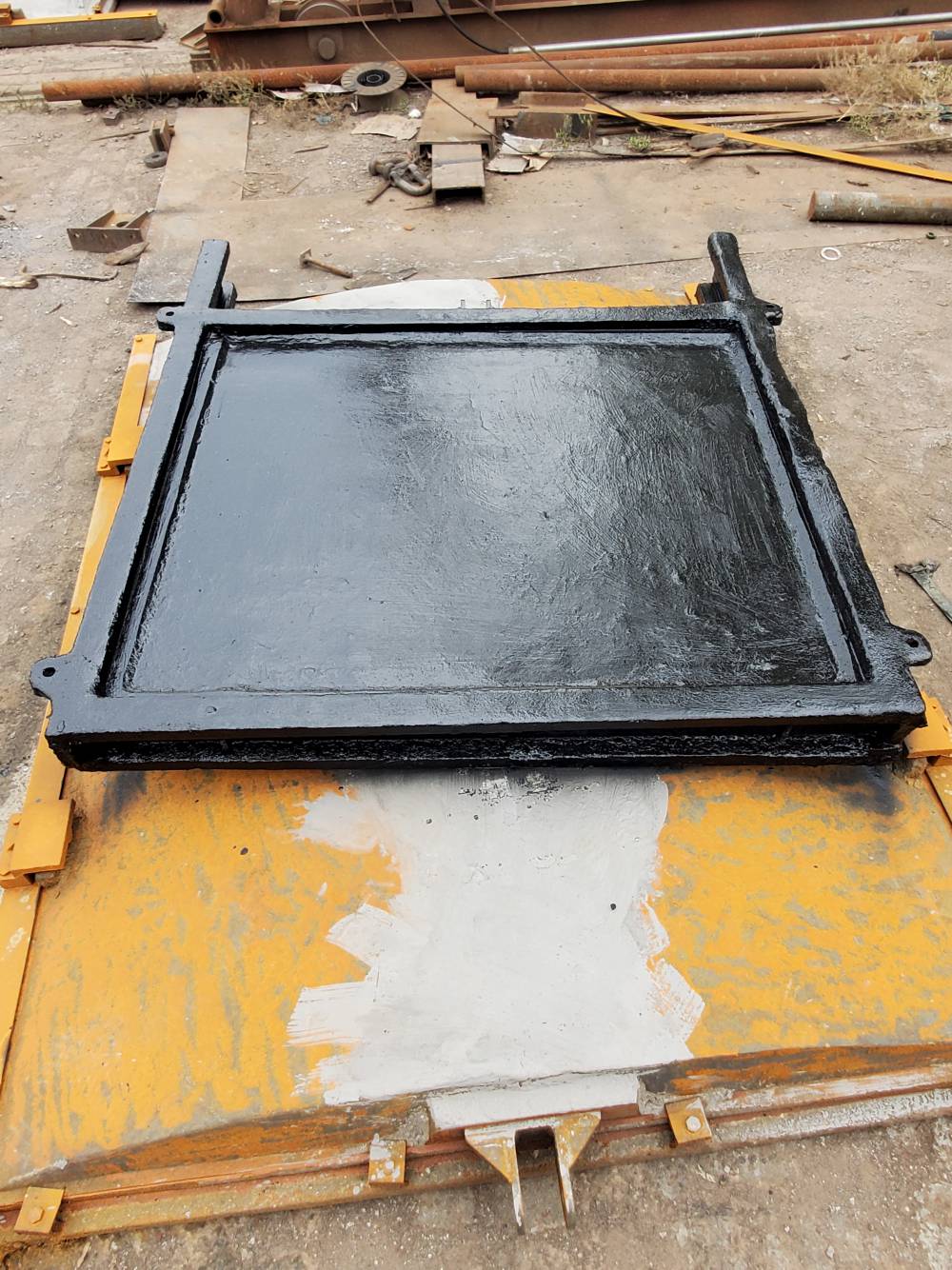

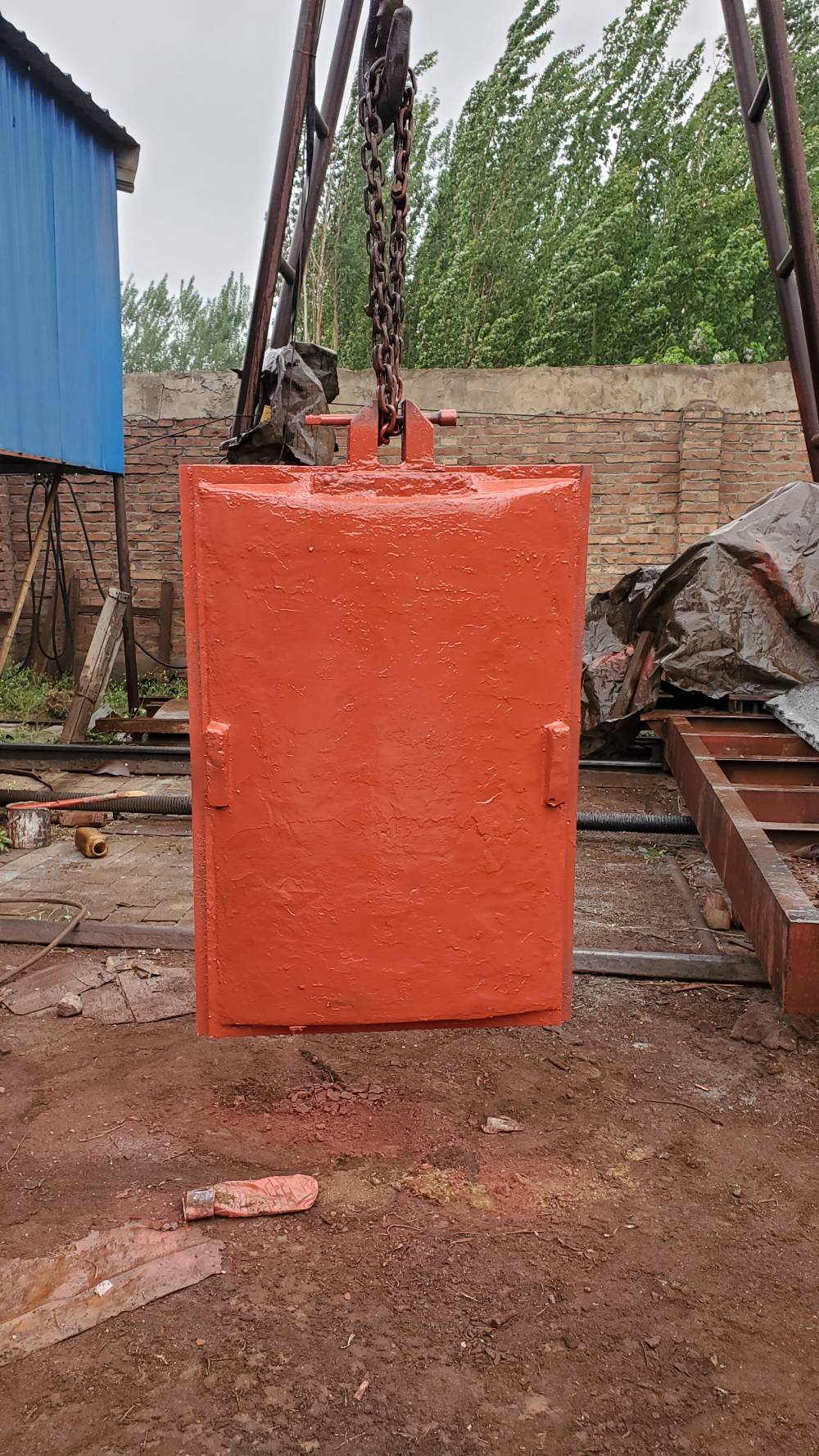

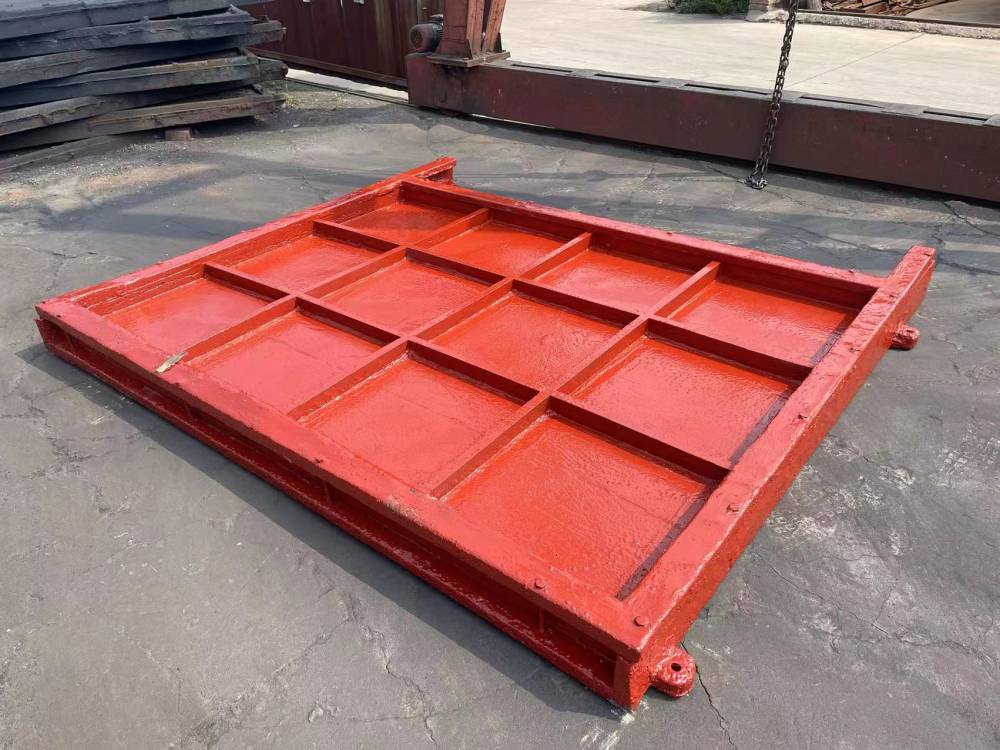

平板型平面鑄鐵閘門

 冰川廠家鑄鐵閘門啟閉機使用靈活,,封閉性能,自動化程度較高,是水利工程理想的機械設備,鑄鐵閘門廣泛應用于排灌、水電站、河道、灌區、水庫等水利工程。
平板型平面鑄鐵閘門

1. 廣泛應用于水利水電、市政建設、給水排水、水產養殖、農用水利建設等工程。
   2.閘門結構合理,便于安裝,操作簡便靈活,便于管理。
   3.防腐能力強,可在PH=6-8的流體酸堿中使用。
   4.止水效果好;正常滲水量L≤0.07L/m.s。
   5.按閘門的鮚構形式分為:PZ型平面平板門和PGZ型平面拱形門,又可分為整體式和組裝式兩種。
   6.規格從0.2x0.2—6.5x6.5m(6.5x6.5m米水頭號為6.5m米);出水口]=3米時,為雙吊點閘門。

平板型平面鑄鐵閘門水利水電、市政建設、給水排水等工程

  ZMF鑄鐵鑲銅方閘門結構特點:

     1.鑄鐵鑲銅方閘門 由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成,其中門框和閘板均由 灰口鑄鐵或球墨鑄鐵制成,導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接 (對口徑小的閘門,其導軌可與門框澆注成一體),導軌長度一般為閘門全開啟高度的1/2~1/3,因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。

     2.通過楔塊裝置的楔緊達到密封,密封材料為銅合金或橡膠,并經精密加工后配研,故密封性好。

     3.采用預埋鋼板或預埋螺栓式安裝,安裝、調試、使用、維護方便,使用壽命長。

     4.品種規格,適應性廣。

與正向受壓止水,根據用戶需要可制造反向止水閘門。
8.在結構上采用機加工硬止水,較大閘門底封水亦可采用橡膠封水。
9.根據用戶要求,可采用鑲銅或鑲不銹鋼止水。
10.該閘門正常使用水頭1-6米,還可承受一定的反向水頭,為滿足用戶要求,可制造高水頭閘門。
11.閘門安裝用整體安裝,二期澆注,將閘板與閘框的封水間隙調到0.3mm以下,方可進行二期澆注。
12.在澆注混凝土?xí)r,流進閘板、閘框、斜鐵、擋板間隙中的灰漿清除,防止灰漿凝固后影響閘門啟閉。
13.閘門上下框設有固定塊,可防止閘板在運輸?shù)跹b等過程中滑出,安裝凝固后(使用前)應先卸掉上閘框的固定塊和下框緊回螺栓,方可啟動。
14.鐵鑄閘門啟閉時,應注意閘板的上下板限位置,以免隕壞閘門或啟閉機。
鑄鐵閘門系列列主要有以下幾種分類:
鑄鐵閘門普通來說是由閘板、閘框、壓板、止水銷、吊鼻等組成。按構造方式分為:PGZ整體式和組合式兩種。閘門在啟閉機的作用(手動和電動)下,使閘板在閘框的止水面上上下下滑動,完成開放和關閉的過水孔口,閉緊止水銷可使止水面有效貼合,以***中水效果,完成良好的止水目的。每米長度的滲水量不0.03升/秒。


與啟閉機直聯配合,常用于給水、排水工程中水堰水池的水位調節和流量控制。具有結構簡單、止水性好、調節范圍廣、維護管理方便等特點。
