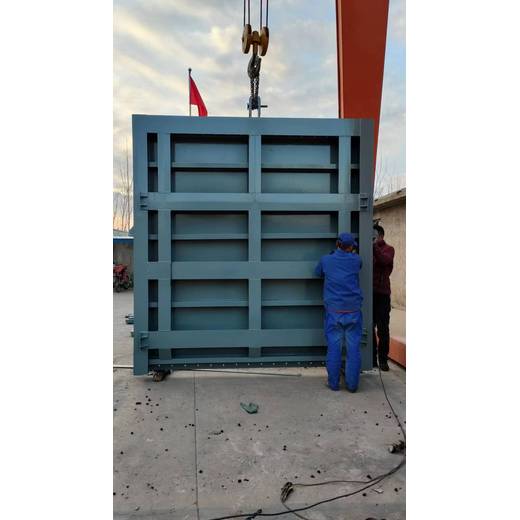

酒泉分水閘平面防銹鑄鐵閘門水利河道灌溉排污用可定制易安裝

圓閘門的制造加工符合建設部CJ/T300-1992標準和美國AWWA標準。廣泛應用于市政、石油、化工、 電站、冶金、煤炭、輕工、食品、制藥、水利、污水處理等給排水工程中 產品概述： 鑄鐵鑲銅圓閘門又名鑄鐵圓閘門，圓閘門，是鑫鑫閥門積極吸收國內外***結構和工藝，而 進行改進的一種給排水及污水處理的理想設備。圓閘門的制造加工符合建設部CJ/T300-1992標準和美國AWWA標準。廣泛應用于市政、石油、化工、 電站、冶金、煤炭、輕工、食品、制藥、水利、污水處理等給排水工程中。對公稱壓力為0.1MPa以下的用在管道口合交匯窖井、泥沙池、污水渠道、原站井水 口、清水池等地方，用以截止、疏通水流或調節水位。并可與手動、電動、液動啟閉機組合配套使用，實現現場操作或遠距離集中控制，還可與微機聯動控制。 二、結構特點： 鑄鐵鑲銅閘門根據外形結構分為鑄鐵鑲銅圓閘門和鑄鐵鑲銅方閘門，鑄鐵鑲銅圓閘門由門框、閘板、導軌、密封條、可調整密封機構等部件組成。具有結構簡單，密封性能好，耐磨性強，操作簡單，安裝方便，使用壽命長，規格，適用性廣等特點，可根據客戶需要選配手動啟閉機或手電兩用啟閉機。 三、主要零部件材質： 零部件名稱 材質 材質標準 閘板 灰鑄鐵、球鐵、不銹鋼 GB9439-88/GB1348-88 或GB12226-89/GB12227-89 GB1220-84 門框 灰鑄鐵、球鐵、不銹鋼 導軌 灰鑄鐵、球鐵、不銹鋼 密封面 錫青銅 丁腈橡膠 GB1176-87 或GB12225-89 楔塊 錫青銅、丁腈橡膠 傳動螺桿 不銹鋼 GB1220-84 吊塊螺母 鋁鐵青銅ZCuA110Fe3 GB1176-87 緊固件 0Cr17Ni12Mo2、0Cr18Ni9Ti GB1220-84 四、外形連接尺寸： 型號 通徑DN A A1 B B1 C D1 E 閘框、閘座： 材料：HT250 GB9439-88。閘框應進行機械加工，以便與閘座或預埋件栓接。閘框兩邊應向上延伸。到閘門處于全開位置時閘板至少有一半支撐包含在閘框內，閘框應整體鑄造，在工作水頭下，其拉伸、壓縮和剪切強度的安全系數不小于5，閘框的厚度應在計算厚度上增加2mm的腐蝕余量，閘框內有加工過的凹形槽，槽內嵌入有銅質的密封座面，并用和密封座面相同材料制作的沉頭螺釘與閘框聯結，此密封座面應加工到≤3.2μm的表面粗糙度，閘框背面也應進行加工，以便與預埋墻框的機械加工面直接栓接，閘框與墻框結合面間在安裝時應充填有粘結劑。 　　?、?門框門框由鑄鐵整體澆鑄而成，門框兩側自帶導槽，精加工之后作門體升降的導軌。門框平面經龍門刨及立車精加工并分別加工一道槽，以便鑲?cè)肭嚆~密封面。⑵ 門體門體為整體鑄造的方形或圓形平板，并在迎水面自帶“?！弊中蔚募訌?qiáng)筋，加強筋的數量視閘門規格大小而定，門體平面精加工并帶有鑲銅條的槽，以便鑲?cè)肭嚆~密封面，門體兩側精加工與門框側槽配合，形成上下滑軌。門體上端有吊耳，門體與吊耳的兩接觸面精加工之后用螺栓固定。⑶ 導軌導軌用鑄鐵制作，導軌面加工成與門框一樣的槽，并在平面上鑲?cè)肭嚆~，減少門體上下運行時的摩擦力。導軌和門框連接的接觸部位精加工，用螺栓聯接。⑷ 楔緊裝置： a、每座閘門在二側裝有可調節的楔緊裝置，當門板處于關閉位置時，提供門板與門框支承面之間的接觸力，楔座采用灰鑄鐵或更好的材料加工，楔塊應采用錫青銅制作，并應經精加工，以***二斜面*面積的接觸與楔緊作用。b、楔緊裝置用不銹鋼緊固件及定位螺釘牢固地與門框上導軌和門板連接，并在足夠的可調性，經終調整后予以固定，楔緊裝置的可調部分設在門框上。c、配對楔塊的傾斜角度按列要求選擇，只需在桿上施加小的作用力就可在閘門支承面上產生*的壓緊力，從而達到*的水密性。d、對雙向受壓的閘門，頂部及底部均應置楔緊裝置?！∥夜菊麢C(jī)供貨附壁式鑄鐵圓閘門，整機包括：門框、門體、密封面、吊耳、楔塊、楔座、軸導架、傳動絲桿、手電兩用啟閉機、緊固件?電控箱二、主要技術參數型號 sfz附壁式鑄鐵圓閘門安裝形式 附壁式承壓方向 正向受壓承壓力 正向水壓為0.1mpa，反向水壓為0.03mpa滲漏量 正向滲漏量不大于1.0l/m?min，反向滲漏量不大于2.0l/m?min啟閉形式 手電兩用升桿式啟閉力 8t啟閉機型號 qda60啟閉速度 0.288m/min電機功率 1.1kw電機防護等級 ip55電機絕緣等級 f適用電源 380v、3相、50hz工作制 間歇運行三、主要結構及工作原理鑄鐵鑲銅閘門主要由門框、門體、導軌、楔緊裝置、密封面等部件組成。1、主要結構　產品訂貨須知：1、①產品名稱與型號②鑄鐵鑲銅圓閘門口徑③鑄鐵鑲銅圓閘門材質及絲桿長度（閘門中心到啟閉機高度）以便我們的為您正確選型。2、若已經由設計單位選定的鑄鐵鑲銅圓閘門型號，請按鑄鐵鑲銅圓閘門型號直接向我司銷售部訂購。3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數
