平面鋼閘門的組成和結構布置

一、平面鋼閘門的組成

   平面鋼閘門是由活動的門葉結構、埋固構件和啟閉機械三部分組成。

門葉結構:門葉結構是用來封閉和開啟孔口的活動擋水結構。由門葉承重結構、行走支承以及止水和吊具等組成。

1、門葉承重結構:包括鋼面板、梁格及縱、橫向聯結系。

   ⑴面板    直接承受水壓并傳給梁格。

   面板通常設在閘門的上游面,這樣可以避免梁格和行走支承浸沒于水中而    積聚污物,也可以減小因門底過水而產生的振動。

   ⑵梁格    支承面板并將面板傳來的全部水壓力傳給支承邊梁

   正交的梁系(水平次梁(包括頂、底次梁)、豎立次梁、主梁和邊梁等)

   ⑶橫向聯結     垂直于閘門跨度方向的豎直平面內,以閘 門橫截面的剛度 。其主要承受由頂梁、底梁和水平次梁傳來的水壓力并傳給主梁。其形式主要有實腹隔板式和桁架式。

   ⑷縱向聯結系    布置在閘門下游面主梁的下翼緣(或下弦桿)之間的縱向平面內。 承受閘門部分自重和其它豎向荷載,并可增強閘門縱向平面的剛度。

2、行走支承

   將閘門所受的全部荷載傳遞給閘墩,且閘門能沿門槽上下順利移動。

   行走支承包括主行走支承(主輪或主滑塊)、側向支承(側輪)及反向支承(反輪)裝置三部分。

3、止水    系為了防止閘門漏水而固定在門葉周邊的橡膠止水。

4、吊具    系用來連接閘門啟閉機的牽引構件。

埋固構件

   包括:⑴ 主輪或主滑道的軌道,簡稱主軌; ⑵側輪和反輪的軌道,簡稱側軌和反軌;⑶止水埋件,頂止水埋件簡稱門楣,底止水埋件簡稱底坎;⑷門槽護角、護面和底檻,用以保護混凝土不受漂浮物的撞擊、泥砂磨損和氣蝕剝落。

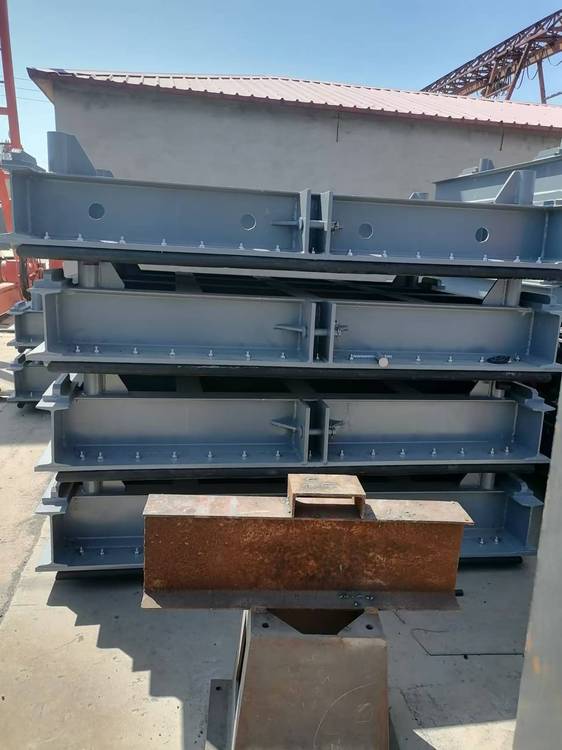

         贛州4*6米鋼制閘門、平面定輪鋼閘門的組成和結構布置

 平面鋼閘門是由活動的門葉結構、埋固構件和啟閉機機械三部分組成。門葉結構是用來封閉和開啟孔口的活動擋水結構。由門葉承重結構、行走支撐以及止水和吊具等組成。埋固構件包括(1)主滑道的軌道;(2)側輪和反輪的軌道;(3)門楣,底坎;(4)門槽護角、護面和底濫。支承邊梁是為于閘門兩邊支承在滑塊或滾輪等行走支撐上的豎向梁。主要承受由主梁等水平梁傳來的水壓力產生的彎矩,以及縱向聯結系和吊耳傳來的門重和啟閉力等豎向力產生的拉力或壓力。

液壓升降壩與傳統翻板壩閘門的比較

水閘,在中國水利中的使用歷史***悠久,修建技術日趨成熟,壩型結構相對可靠。但是水閘構建結構比較復雜,上面還需要修建閘室,工程投資較大、施工周期較長、后期管理難度較大。

鋼壩閘,學術名稱底軸驅動翻板閘門,屬于近年來***的可調控溢流閘門,由土建結構、固定軸、鋼閘門門體、啟閉設備等組成,適用于閘孔較寬(10-100m),而水位較小的情況(1-7m)。鋼壩閘結構簡單、運行可靠、啟閉時間短、可形成景觀瀑布的美景。但是工程造,河道內維修時需要放水或者圍堰,后期管理不方便。

橡膠壩,也稱為橡膠水閘,是目前 上使用極為***的活動壩技術,我國橡膠壩工程主要以充水為主,在各城市的水利建設中占據主導地位。橡膠壩緊貼河床不阻水,結構簡單,壩體跨度大,自重輕,抗震性能好,壩型美觀。但是橡膠壩壽命短,更換周期為15年一換,壩袋不堅固容易被漂浮物扎壞和被冬季冰凍損壞。

液壓升降壩,2006年我國發明,獲得國家***產品,是國內外*** 的活動水壩技術。由弧形或者平板式的壩面、液壓桿、支撐桿、液壓缸和液壓泵站組成。
