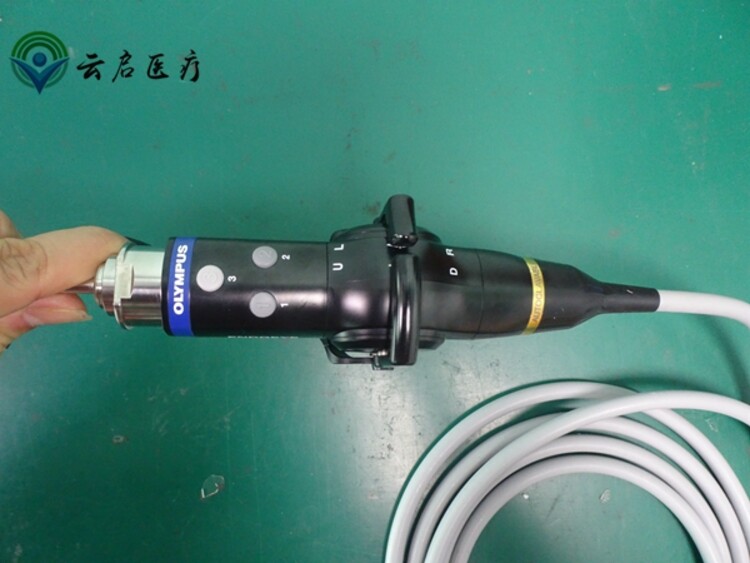

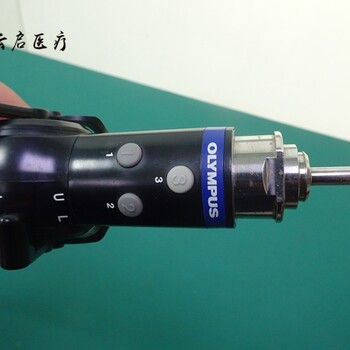

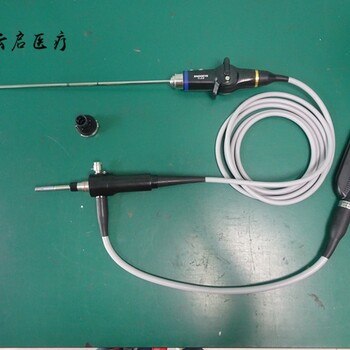

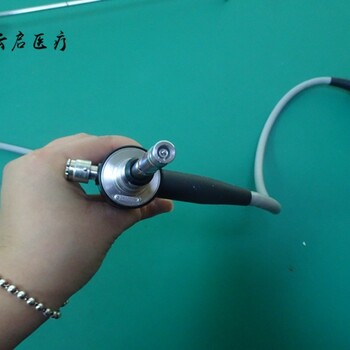

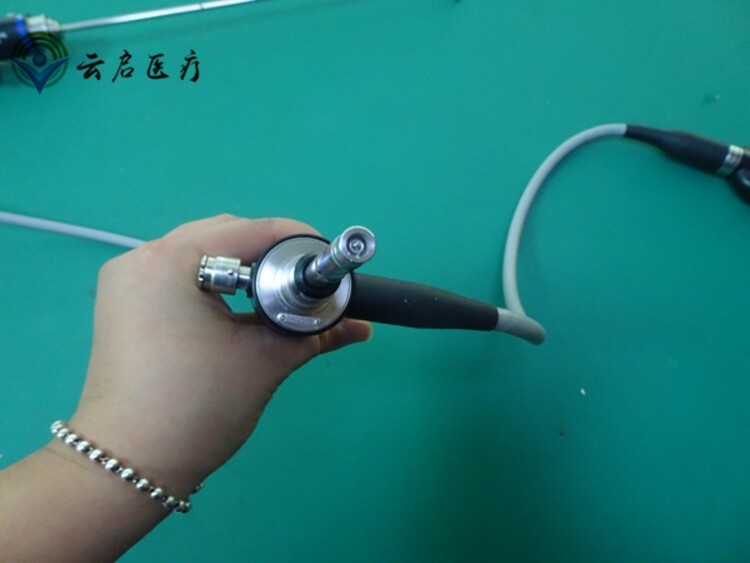

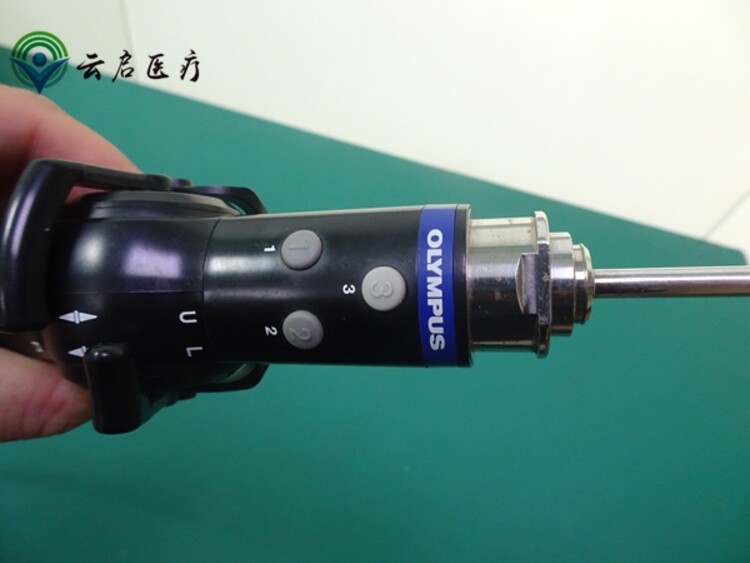

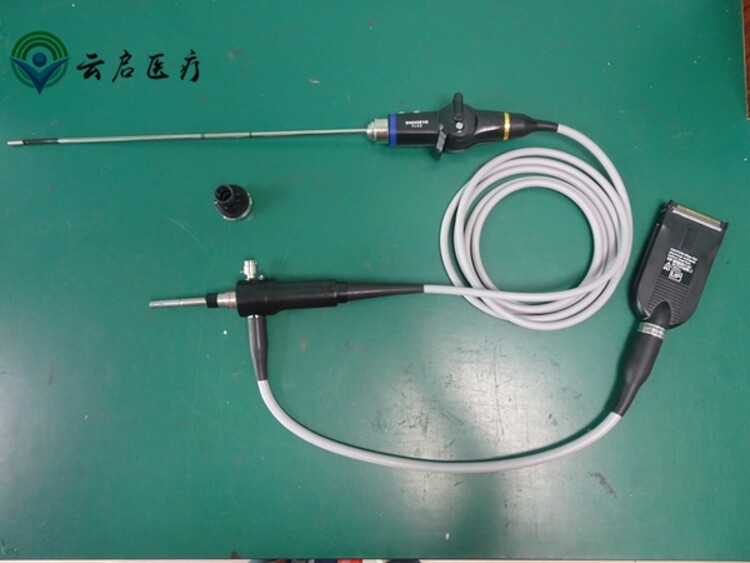

OLYMPUS奧林巴斯LTF-S190-5電子腹腔鏡無圖像導光管老化維修

OLYMPUS奧林巴斯  LTF-S190-5 電子腹腔鏡無圖像導光管老化維修

廣州云啟醫療有限公司自成立與發展以來，依靠維修技術和質量的穩定性和保障性為公司創造了美好的發展前景。對于三方維修公司來說，盈利模式是維修和服務，而非賣新產品，這就決定了它靠質量說話，

從而決定了它的性。我們的優勢在于：維修價格較低，配件充足，人員，速度快捷等。誠信至上，用心服務。

OLYMPUS  硬性內鏡結構及名稱介紹

 硬性內鏡的結構大致可分為導光和導像兩部分。導光部分由中管、外管、光纖、光錐組成；導像部分由內管、物鏡蓋玻璃、物鏡、棱鏡、棒鏡、間隔環、目鏡、目鏡罩組成。下面介紹各部件的作用。

1、中管和外管作用是保護光纖，密封。

2、光纖的作用是照明。

3、光錐的作用是聚集光線。

4、內管的作用保護物鏡、棒鏡，保正光路同軸。

5、物鏡蓋玻璃是保護物鏡，密封的作用。

6、物鏡是把攝取到景物的倒像傳到轉向上（棒鏡）。

7、棱鏡的作用是改變光線的傳播方向。

8、棒鏡也就轉向鏡，是把物鏡攝取到倒像轉變成正像（棒鏡兩棒為一組，可以改變像的正反，通過間隔環的長短來得到理想的圖像）。

9、間隔環是放在物鏡組和轉向鏡之間，作用是根據光路成像的要求使用合適的間隔環來得到理想的圖像。

10、目鏡的作用是放大圖像。

11、目鏡罩的作用是保護目鏡，密封。

OLYMPUS  電子腹腔鏡的主要故障判斷與維修

  現代生活中，人們病痛越來越多，對使用醫療設備的檢察和微創治療也比較青睞。醫院的設備使用也越發頻繁，從而會出現很多故障。下面就OLYMPUS電子腹腔鏡的故障作簡單介紹。

（一） 導光管故障1、導光管老化，脫膠。2、導光管折斷。 維修：更換導光管。

（二） 圖像故障：1、圖像失真，驅動板壞、線纜接觸不良。2、無圖像，線纜斷或CCD壞。

（三） 導光束故障；1、無亮度，光束折斷。2、亮度偏暗，光束折斷、導光頭進水或光束燒焦。此種故障維修方案，更換導光束。

（四） 按鍵故障。1、按鍵失靈或時有時無，更換按鍵。2、按鍵線纜老化或斷開，更換按鍵控制線纜。

OLYMPUS奧林巴斯電子腹腔鏡/胸腔鏡維修型號：

LTF-160, LTF-V2, LTF-V3, LTF-VP, LTF-VH, A4801A, A4805, A50000A  0°、A50002A  30°、A4800A  0°、A50012A  30°、A50001A、A50002A、A50003A、A50020A、A50021A、A50022A、A50023A， WA50011A, WA50013A, WA50011A, WA50013A, WA50013L, WA50015L, WA50021B, WA50023B, WA50121A, WA50023S

電子腹腔鏡的介紹：

電子腹腔鏡的優點：CCD放在內鏡的前端，圖像更直接、更鮮明一體化設計，更易安裝，清洗，圖像不容易起霧，免調焦

常見故障：

1，圖像拉絲變形、使用電刀有干擾

2，按鈕失效

3，手柄端連線變形，內部有斷裂

4，連線破損漏水

5，無圖像，CCD存在隱性故障

6，導光軟管有破損折痕現象，工作管有磕痕

解決方案：

1，更換連線總承

2，更換按鈕

3，維修手柄端連線

4，更換全新高清連線，重新密封工作軟管

5，更換CCD

6，更換鍍金工作管（插入部），更換進口光纖

維修周期：5-10個工作日

OLYMPUS 電子腹腔鏡維修范圍：

系列：高清：WA50010A、WA50012A

      標清：A50000A、A50001A、A50002A

      小兒：A50022A

維修項目：更換CCD、修復CCD及組件、更換導光桿、密封窗、更換物鏡系統、更換導光軟管（長、短）、更換導光軟管導光束、更換工作管、導光束。

硬管鏡常見故障原因分析及預防措施

故障分析一：

故障現象：鏡子導光性能差，圖像偏暗（光源和光束確認正常）

檢測結果：鏡子導光束接頭受污發黃；

預防措施：清洗保養時，導光接頭處需拆卸清洗干凈，光源亮度應調整在適合位置，亮度不易過大，導致光纖受熱發黃損壞；

故障分析二：

故障現象：鏡體彎曲變形，沒有圖像；

檢測結果：大力彎折或空中跌落所致；

預防措施：手術中調整視野角度時需保護好鏡子本身，鏡子與鏡鞘連接是對準位置并卡鎖固定，不宜用力過猛轉動鏡子；清洗或手術時應正確握持鏡子，以免掉落危險；

故障分析三：

故障現象：鏡子前端物鏡受損或密封性破壞，成像模糊；

檢測結果：被電刀、射頻、動力等輔助治療設備打傷；

預防措施：使用輔助設備時，要在視野內安全操作；

電子腹腔鏡介紹腔鏡維修

Olympus奧林巴斯電子腹腔鏡常見型號：

WA50000A、WA50001A、WA50002A、WA5003A、WA50010A、WA50012A、WA50013A、WA50013L、WA50021A、WA50021B、WA50023A、WA50042A、WA50015L等。

腹腔鏡維修常見品牌

Olympus奧林巴斯、Stryker

電子腹腔鏡可以觀察人體內部體腔的情況，通過它可以直接對人體內腔器官或者病灶形態進行觀察。近年來隨著醫療衛生技術不斷發展，電子腹腔鏡技術已經成為醫療診斷和微創手術不可或缺的可靠工具。電子腹腔鏡是現代電子計算機、微電子技術等高科技的融合產品，電子腹腔鏡作為一種重要微創外科手術，近年來得到迅速發展，電子腹腔鏡手術具有手術創傷小、可明顯減輕患者的痛苦、手術后具有恢復快、有利于降低患者治療成本等特點，此外還具有畫面清晰、圖像方便保存和便于傳輸、遠程會診和教學等特點；

OLYMPUS奧林巴斯電子腹腔鏡常見故障現象：

1、物鏡玻璃破裂、物鏡松脫及磨損現象。

2、插入部彎折、凹痕及開焊現象。

3、導光軟管壓傷、扭傷、斷裂及針孔現象。

4、導光束接頭出現破裂、漏水、焦化及暗斷現象。

5、電氣接頭的觸點生銹、腐蝕、磕碰變形現象。

6、CCD驅動板損壞，圖像出現陰影、模糊及異常現象。

7、按鍵異常。

8、電纜線有干擾，圖像閃爍；

9、CCD損壞，無圖像或者花屏。

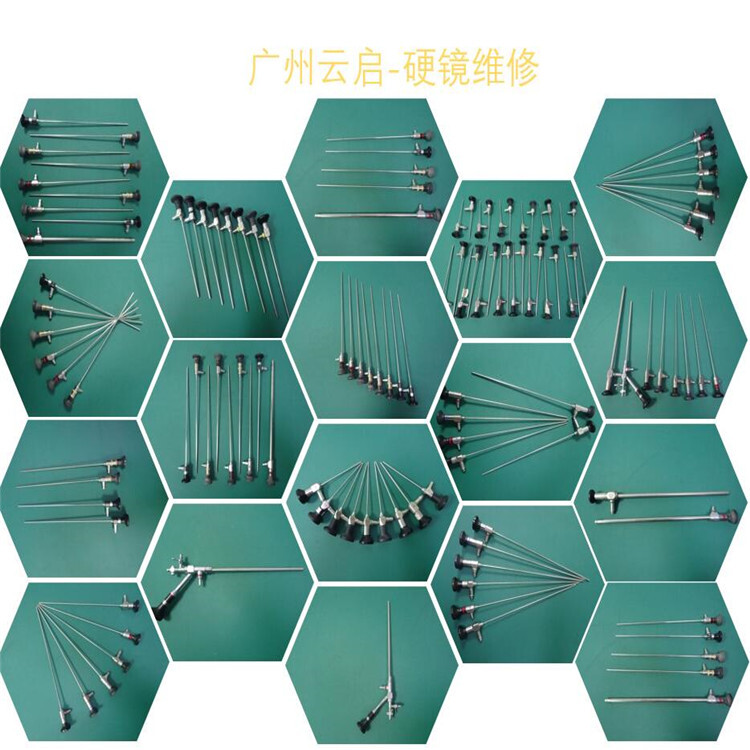

硬性內窺鏡維修

可維修的硬性內窺鏡主流品牌及型號

設備種類 品牌 型號

硬管鏡（關節鏡、鼻竇鏡、腹腔鏡、膀胱鏡、宮腔鏡、輸尿管鏡、經皮腎鏡、耳鏡）

        WOLF Wolf 8705.402輸尿管鏡、8703.534腹腔鏡、8968.421經皮腎鏡、Wolf 8650.405 膀胱鏡等；

STORZ 26003BA、26003AA、27005CA、27005Ba、、7200A、7230BA、26120BA等；

Stryker 357-030、502-457-030、502-477-011、502-477-071、502-777-030等；

Olympus A1931A、A1933A、A2011A、5294A等

Ackerman 11-1130、18-2341、11-1135等

WISAP 主流型號

Hawk（國產）

TianSong（國產）

電子腹腔鏡 OLYMPUS A50002A  0°、A50002A  30°、A4800A  0°

AESCULAP

 LCU

Scholly

GYRUS

 WISAP

ACMI

設備名稱：OLYMPUS  30度 A4674A（細）電切鏡

檢測故障：圖像模糊,  內部光學部件損壞

維修方案：更換內部光學部件, 清潔  調教光學系統

維修周期：

7個工作日，非人為保修三個月

Olympus A2012 30°膀胱鏡維修

維修時間： 2013-10-16 服務周期： 15個工作日

故障描述： 圖像模糊。

檢測結果： 圖像模糊，棒鏡斷，物鏡損壞。

解決方案： 拆卸光學系統，更換棒鏡，處理物鏡，清潔，調整，按照內鏡裝配規范裝配，測試

廣州云啟醫療-內窺鏡系統及周邊設備維修

軟鏡主機、軟鏡光源、電子鏡、纖維鏡、攝像系統、攝像頭、氣腹機

高頻電刀、冷光源、超聲刀、動力系統、導光束、手術器械等

維修品牌：MEDTRONIC、STRYKER、SMITH&NEPHEW、LINVATEC、WOLF、STORZ、AESCULAP、Bien-Air、ALCON、NOUVAG、Arthrex、NSK、ZIMMER、WISAP、OLYMPUS、 ACMI、WISAP、Smith＆Nephew、 Rudolf、Xion、GIMMI、Ackerman等信晟、博進等。

維修中小型設備：維修周期一般一周以內，部分設備保修半年。

可提供維修前檢測報價，修復好上機視頻。

詢價請?zhí)峁蚀_型號、故障。
