| 供應商 | 上海盛諾德流體科技有限公司 店鋪 |
|---|---|
| 認證 | |
| 報價 | 人民幣 6466.00元 |
| 泵軸位置 | 臥式 |
| 加工定制 | 是 |
| 葉輪結構 | 半開式葉輪 |
| 關鍵詞 | 盛諾德N型冷凝泵,N型冷凝泵輸送泵,山西N型冷凝泵,盛諾德N型冷凝泵 |
| 所在地 | 上海市奉賢區場中路629號 |
2年
凝泵廣泛應用于熱電站發電機組冷凝器抽送凝結水。也可應用于高吸入性、率、高揚程等要求的給排水工程。冷凝泵主要零部件的材質是：1、葉輪：不銹鋼（抗氣蝕材料ZG1Cr13Ni1）2、次級葉輪：（ZG1Cr1）3、吸入喇叭口：灰鐵逐漸（HT250）4、泵體、中段（導葉體）、導葉：球墨鑄鐵（QT500-7）5、外筒體、出水彎管、推力軸承座、電機座：Q235-A6、軸：40Cr、35CrMo7、導軸承：鑄造銅合金（ZCuPb10Sn10）或不銹鋼8、密封環：鑄造銅合金（ZCuPb10Sn10）或不銹鋼9、軸套：不銹鋼10、平衡鼓：45#鋼、ZG230-45011、平衡鼓套：ZG230-450
冷凝泵安裝前的準備工作：
1. 檢查泵和電機沒有損壞，泵內沒有異物；準備好需要用的工具和起重機械，并按圖檢查設備的基礎。
2. 清除底座上的油膩和污物，把底座放在預先埋好的地腳螺釘上。底座上墊有成對楔子。接下來用水平儀檢查底座的水平度，用水泥澆灌地腳螺栓孔眼和泵座內腔使之充滿。待水泥漿完全硬化后，擰緊地腳螺栓的螺母，仔細清除泵座的支持平面，再次檢查水平度，清除水泵與電機腳的平面，并把水泵和電機就放到底座上去。
3. L連接進水和出水管路后，再一次檢查泵軸的電機軸的同心度，脫氣管一端接在進口接管處，一端接在冷凝器上部，水封水可以從吐出管路的逆止閥門后裝置旁路管道引入。安裝管道時注意管道應有她自己的支架，禁止所有重量壓在泵上；進水管路應完全密封，進行0.2mpa的水壓試驗，進水管路的形狀應避免形成氣囊；進水管路內水流速度應等于或小于2.0米/秒，進水管路不要過長，盡量避免急劇轉彎，進水管路不允許安閘閥
冷凝器泵零件少，結構不復雜，有利于拆卸和維護，假使是次使用，也可能短時間內輕松掌握，冷凝泵由彈性體制成，轉子由金屬制成，從此泵在并沒有介質的情況下沒有辦法干燥。凝結水泵性能：李紳LG凝結水泵、多螺桿泵產品流速為0.95至103（m3/h）常規產品的輸出壓力為1.6兆帕（水頭60米）常規耐高溫80度顧客的要求可達到110度依照顧客的介質和物理性能定子、轉子、護套和過流部件。

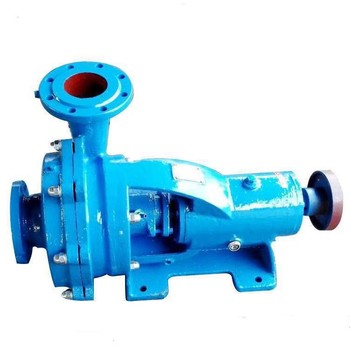

NBA型冷凝泵概述:
NBA型泵，系單級單吸懸臂式離心冷凝泵。GN、GNL型泵，系兩級單吸離心式冷凝泵，適用于電廠，用來抽送冷凝器中的凝結水和750～3000kw汽輪發電機組抽送凝結水或物理、化學性質類似于水的其他液體之用。液體溫度不超過80℃。泵進口壓力不0.6MPa。
NBA型冷凝泵參數范圍：
流量Q 11~120m3/h
揚程H 12~143m
NBA型冷凝泵型號說明：
100NBA-45
100-泵進口口徑
N-冷凝水泵
B-懸架式
45-泵的設計揚程m
GN L3-A GN L3-B
G-高吸程
N-冷凝水泵
L-立式
3-泵進口口徑為3寸
A、B-兩種不同葉輪外徑
NBA型冷凝泵結構型式：
NB、NBA、GN、N型為臥式，GNL為立式。采用滾動軸承，潤滑脂潤滑，軸封為填料密封，也可用機械密封。
NBA型冷凝泵旋轉方向：
從電機端看，泵為逆時針方向旋轉
NBA型冷凝泵主要零件材質：
泵的體過流部件泵體、泵蓋、密封環、軸套的材質為鑄鐵，N型冷凝泵葉輪為硅黃銅，誘導輪為鋁鐵青銅。軸均為碳素鋼。
NBA型冷凝泵成套范圍：
成套供應泵、電機、聯軸器、止回閥、閘閥。
凝結水泵 冷凝泵的拆卸：
拆除管道附件、溫度測點等。
在泵對輪、電動機對輪及調整墊片及對輪螺栓相對位置做好標記，組裝時按照記號裝復。
拆卸對輪螺栓，測量對輪間的軸向距離及調整墊厚度。
拆除泵底座連接螺栓，將泵從筒體吊出，水平放在檢修架上。
在各部件相對位置做好標記，按要求完成各部件的拆卸及清理、檢查工作。
潤滑軸承的更換：
軸承損壞、間隙超標應更換。
軸套應光滑、無磨損，鍵槽完好，更換的新軸套應測量尺寸。
核對新軸承尺寸，計算軸承間隙。
清理干凈后將新軸承垂直放在節段內，不得使軸承歪斜。
配裝緊固螺釘，防止軸承轉動。
凝結水泵 冷凝泵的結構形式：
殼為碗形殼或螺旋殼，次級、末級殼為碗形殼;泵軸設有多處徑向支承，泵轉子軸向負荷可由泵本身推力軸承承受，也可由電機承受;軸封可以為填料密封或機械密封，泵轉子軸系含兩根軸，軸間聯接為卡環筒式聯軸器，泵機聯接為彈性柱銷聯軸器或剛性聯軸器聯接;吸入與吐出接口分別位于泵筒體和吐出座上，并呈180°水平布置。
給水泵和凝結水泵區別：
凝結泵是用來把凝汽器熱井中凝結的冷凝水通過低壓加熱器加熱后送到除氧器中。在除氧器中重新進行除氧、加熱到104攝氏度左右。
給水泵作用就比較簡單了，就是把除氧器的水經過高加后送到鍋爐里面。然后加熱成蒸汽，進汽輪機，再到凝汽器，然后凝結，后凝結泵送到除氧器，再回到鍋爐。是這么個循環的過程。
給水泵的出口壓力很大，一般在幾到十幾MPa之間。凝結泵出口壓力相對較小，只有0.2-0.4MPa左右。
文章內容來源于網絡，如有問題，請與我們聯系！
