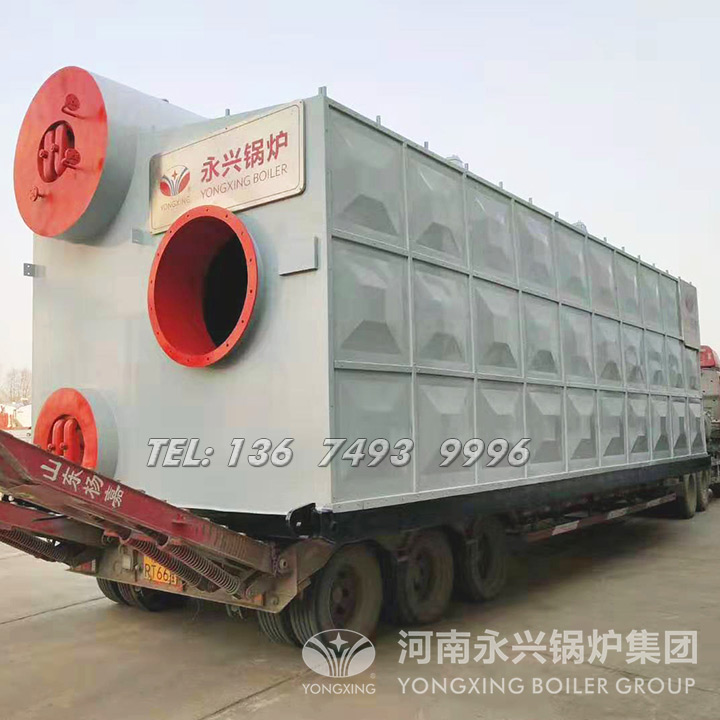

SZS水冷壁燃?xì)庹羝仩t

使用微信掃描二維碼分享朋友圈，成交更快更簡單！

    水冷壁管垂直布置在爐膛內四周，其主要作用是吸收高溫?zé)煔獾拇罅枯椛錈?，同時可以減少熔渣和高溫?zé)煔鈱?duì)爐墻的損壞，保護爐墻。水冷壁管下端與下集箱相連，下集箱通過下降管與鍋筒的水空間相連，上端直接與上鍋筒連接，或接到上集箱經導汽管與鍋筒連接，構成水冷壁的水循環系統。

水冷壁管通常采用外徑51～76 mm、壁厚3.5～6.0 mm的10號或20號無縫鋼管。管中心距一般為管外徑的1．25～2倍，有光管和鰭片管兩種。在工業鍋爐中一般采用光管水冷壁。對于快裝鍋爐，為減輕爐墻重量，常采用鰭片管組成膜式水冷壁，這對爐墻的保護更加，使?fàn)t墻溫度大大降低，爐墻重量和厚度也減少很多。

水冷壁管一般都是上部固定，下部能自由膨脹。水冷壁管的上集箱固定在支架上或與上鍋筒相連接，下集箱由水冷壁管懸吊著。水冷壁管本身由拉鉤限制其沿水平方向移動，從而它只能上下滑動。

連接水冷壁管的上、下集箱是由直徑較大的無縫鋼管制成。集箱兩端設有手孔，以便清除水垢時用。下集箱上還設有定期排污管，以便排除鍋爐水中沉積的水渣和鍋爐放空時用。

水冷壁管的主要形式有光管式、膜式與銷釘式三種。

1．光管式水冷壁

光管式水冷壁一般由普通無縫鋼管制成。水冷壁管布置的緊密程度，用管間節矩s與管子外徑d的比值s/d來表示。當s/d增大，即管子布置較稀時，則管子背面受到爐墻反射的熱量較多，金屬的利用系數較高，但對爐墻的保護較差。反之，當s/d減小，即管子布置較密時，管子受爐墻反射的熱量較少，金屬利用率較差，但對爐墻保護較好。

2．膜式水冷壁

現代大中型鍋爐，普遍采用膜式水冷壁，它是由軋制的鰭片管構成的，相鄰管的鰭片相連接，并用電焊焊成整體。膜式水冷壁的優點是：爐膛密封性好，減少漏風，可降低排煙損失，有利于微正壓燃燒；能充分保護爐墻，因而可以減少爐墻厚度和重量，有利于采用懸吊結構；能改善爐內的結焦情況；提高了鍋爐的部件預組合程度，可減少安裝工作量；與光管水冷壁相比，提高了管子的吸熱能力。因此，我國近年生產的鍋爐大都采用膜式水冷壁。膜式水冷壁要求，相鄰管間的熱偏差應盡量小，以防止由于熱偏差引發的熱應力，致使管子損壞。為了能承受爐膛產生爆燃的壓力或爐內燃燒壓力波動，而導致水冷壁的結構產生變形或損壞，在爐墻外側四周分層布置剛性梁，使整個水冷壁成為剛性整體。

3．銷釘式水冷壁

對于采用不易著火燃料的鍋爐或旋風爐及液體排渣爐中，為穩定燃料燃燒，需保持較高的爐膛溫度，常需要把部分水冷壁管表面遮蓋起來，以減少該部分的吸熱量。把這部分水冷壁表面稱為燃燒帶或衛燃帶。常用的敷設衛燃帶，是在光管式水冷壁管上焊上若干個長20～25mm、直徑為9～12mm的銷釘，然后敷上鉻礦砂耐火塑料或碳化硅耐熱材料。在這種衛燃帶結構中，銷釘起著冷卻和固定的作用。
