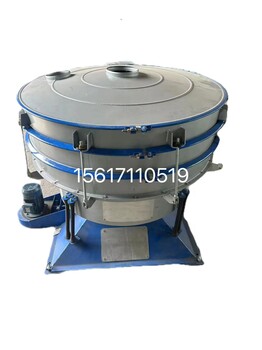

YBS搖擺篩圓形篩

使用微信掃描二維碼分享朋友圈，成交更快更簡單！

簡單的篩分是雙眼注視雙手篩分，搖擺篩分機就是對此的機械模擬，它是22年有效的模擬了人工篩分運動的有效原理（篩分精度、效率、篩網壽命均是常規圓篩的5-10倍），符合所有精細與超細范圍的粉末與微粒狀物料，特別適合難以處理的物料。搖擺篩是為了滿足篩分物料要求，產量大精度高，保持物料顆粒形狀完整性的一款篩機。它采用仿聲人工篩分的原理，解決精細與超精細范圍的粉末與顆粒物料的篩分難題。廣泛運用于化學，食品與香料，塑料，礦業，醫藥，木業與膠合板，冶金，橡膠，飼料，化肥，糖，鹽業，再生行業等。

特 點：
高達5倍的單位面積產出；到6級分離，篩分達90%-99%；使用硅橡膠球、超聲波等清網裝置系統，篩孔不會堵塞。密閉除塵，操作安全；加速度比振動篩低4-5倍，篩分零件壽命提高而維護減少；噪音低小于75分貝。優化重理均衡，地基動態負荷低。
結構原理：
★基本的回轉運動與人工篩分相類似。偏心率從25到40mm可調，低速V型皮帶驅動從120到360rpm可調.★每一種產品的停留時間可以通過搖擺篩的徑向與切角朝驅動軸線方向進行調整?！镆虼私⑺脚c拋擲三維翻滾運動。物料從中心到外緣在整個篩面上均勻分散，從而以螺旋運動往軸向傳播。細小顆粒從而完成了整個篩分過程?！锼脚c垂直加速度隨著粒子的運動而增加，接近篩孔尺寸的顆粒隨之成功分離；較大顆粒被運到出口處，出口處由一個可調節的導向裝置控制流量，該導向裝置是控制物料停留時間的另一個因素?！?此次過程在每篩層之間重復進行。
篩分方式：
1、回旋式篩分：兩層同樣孔徑的篩網，讓篩過一次的物料再次篩分，以達到更高的篩分精度。
2、回旋式逆向篩分：物料篩分由細→中細→中→粗的方式篩分，粗物料起到一定的清潔網孔的作用。
3、雙倍處理篩分：進入篩機的物料均勻地分配到兩個層面上，使單臺篩機的處理能力提高近一倍，一臺篩機當兩臺用。4、組合式篩分：普通篩分+回旋式篩分，提高單臺篩機的使用率。

清網方式彈跳球清潔：
符合食品級的橡膠、硅膠球在篩網下的沖孔板上跳動，彈擊金屬網，減少網孔堵塞。此系統簡單易用、維護方便，適用于大多數顆粒物料。轉筒刷清潔：轉通刷由安裝在基底盤上的減速齒驅動，在篩網下旋轉刷網，清潔物料，適用于球形、結晶及脆性物料的篩分。超聲波清潔：高頻率超聲波被傳輸?shù)胶Y網上，既清潔了篩網，又顯著提高了生產能力。適用于大多精細的、大產量的、難篩分的物料。
搖擺篩特點：

1設計精巧，結構特，有利于提高設備使用壽命，降低運行及維修成本。
2采用低頻率，小負荷工作，動力系統對設備及物料作用小。
3設備相對體積小重量輕，安裝簡單，維修方便且動力消耗少，噪聲污染小。
4相對處理量大，篩分，搖擺篩篩分精度一般在95%以上。
5全封閉結構，而且密封效果好，基本不存在物料粉塵污染現象。

圓形搖擺篩的組成結構
圓形搖擺篩是一種常用的篩分設備，主要由篩體、擺動裝置、減振機構和支撐部件組成。
篩體是圓形的，通常由金屬材料制成，具有一定的強度和剛性。篩體內部有許多孔洞，用于篩分物料。篩體的直徑可以根據需要進行調整，以適應不同粒徑的物料篩分。
擺動裝置是圓形搖擺篩的核心部件，它通過電機驅動，使篩體產生搖擺運動。擺動裝置通常由電機、曲軸、連桿和擺桿組成。電機提供動力，曲軸將電機轉化為旋轉運動，連桿將旋轉運動轉化為擺動運動，擺桿則將擺動運動傳遞給篩體。擺動裝置可以調整擺動頻率和振幅，以滿足不同物料的篩分要求。
減振機構用于減少篩體搖擺時產生的振動和噪音，設備的穩定運行。常見的減振機構包括彈簧減振器和減振座。彈簧減振器安裝在篩體的底部，可以吸收和分散搖擺產生的振動力，減少對設備和周?chē)h(huán)境的影響。減振座則是將篩體固定在基礎上，通過減震腳或減震墊進行固定，減少振動傳遞。
支撐部件主要用于支撐和固定篩體，確保篩體的穩定運行。支撐部件通常包括支承座、支承軸和支撐梁。支承座安裝在篩體底部，支承軸穿過支承座，支撐梁連接在支承軸上，起到支撐篩體的作用。支撐部件的設計和安裝要牢固可靠，以設備的正常運行。
圓形搖擺篩的工作原理是將物料投入篩體內，通過篩孔的大小進行篩分。較小的顆粒會通過篩孔落入下方的出料口，較大的顆粒則無法通過篩孔，被篩體擋住，然后沿著篩面向前運動，終落入出料口。
圓形搖擺篩廣泛應用于礦山、冶金、化工、建材、粉體等行業，適用于篩分各種粒度的物料。它具有篩分、處理能力大、結構簡單、維護方便等優點，廣受用戶的青睞。
圓形搖擺篩的組成結構包括篩體、擺動裝置、減振機構和支撐部件。它通過搖擺運動將物料進行篩分，廣泛應用于各個行業。在使用過程中，需要注意篩孔的選擇和維護保養，以設備的正常運行和使用壽命。
