產品別名 |
太陽能路燈,LED路燈,高桿燈,鋰電一體路燈 |
面向地區 |
全國 |
品牌 |
斯美爾 |
光源類型 |
LED燈 |
材質 |
Q235B |
電壓 |
12v |
防護等級 |
IP65 |
功率 |
30w |
加工定制 |
是 |

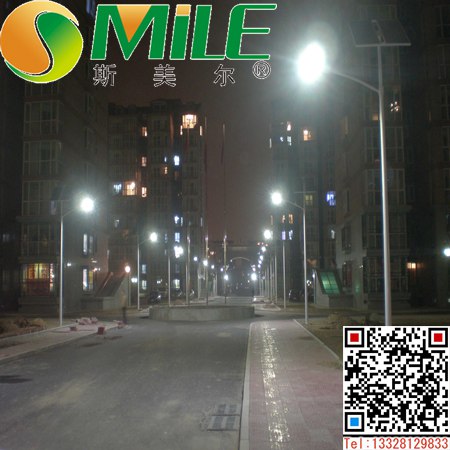

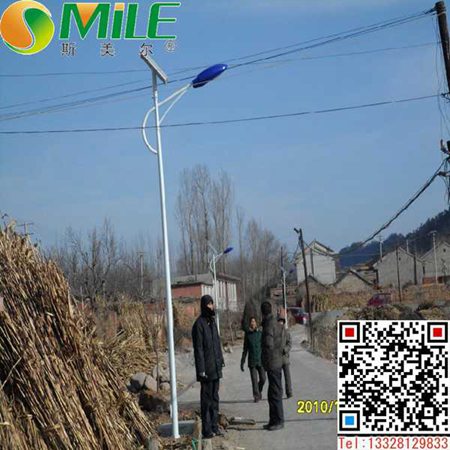

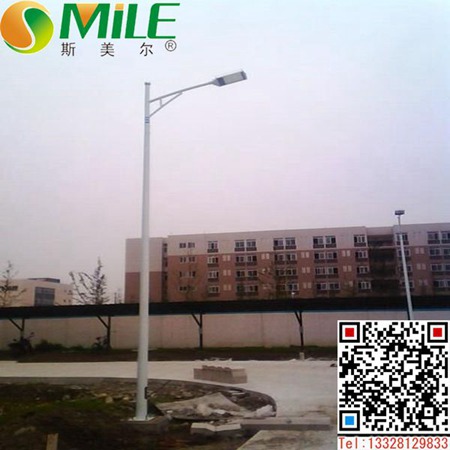

寶雞7米太陽能路燈、LED路燈供貨廠家
接線時注意“正”“負”極性，要求紅線接正極，藍線接負極。接線前應先將蓄電池電源線和組件電源線的絕緣膠布拆除并清理干凈，用剝線鉗將組件線、光源線、蓄電池線和控制器上各電源線均剝?nèi)?0±2mm塑銅線皮，用絕緣膠布將控制器上紅色的光源線包兩層，然后按以下順序進行接線：先將蓄電池電源線和控制器上的蓄電池線擰接在一起，擰線時把兩根線芯搭在一起，然后分別把線芯擰緊并用絕緣膠布和防水膠布包好，絕緣膠布和防水膠布各應包示燈延時10s后亮表示輸出正常，同時控制器左上角的四個LED可以顯示當前蓄電池的剩余電量， 每個LED代表25％的蓄電池電量，若控制器左上角的四個LED都不亮則用萬用表檢查保險絲是否損壞，檢查時可用萬用表的二極管擋進行測試，將兩表筆分別與保險絲兩端相接若蜂鳴器響則保險絲沒損壞，若蜂鳴器不響同時萬用表顯示1.則保險絲損壞，此時應更換保險，若保險絲沒損壞則控制器損壞，若控制器左上角的四個LED亮而綠色指示燈不亮則應檢查蓄電池電壓，若蓄電池電壓12.3V而負載無輸出電壓則控制器損壞，若蓄電池電壓低于12.3V則是蓄電池電壓偏低控制器無法正常啟動，然后再將太陽電池組件電源線和控制器上的組件連接線線芯直接擰接在一起（控制器是雙路太陽能輸入的，應連接路），擰線時把兩根線芯搭在一起，然后分別把線芯擰緊并用絕緣膠布和防水膠布包好，絕緣膠布和防水膠布各應包兩層并用力纏緊，在包防水膠布時，防水膠布應至少拉至原長的2倍，此時控制器左上角的四個LED呈動態循環相加點亮表示正在進行充電，10s后綠色指示燈滅，電充滿后LED將停止循環閃爍并全部點亮，后將光源線的絕緣膠布拆除并清理干凈后將光源電源線和控制器上負載連接線的線芯直接擰接在一起（不帶逆變器時），擰線時把兩根線芯搭在一起，然后分別把線芯擰緊并用絕緣膠布和防水膠布包好，絕緣膠布和防水膠布各應包兩層并用力纏緊，在包防水膠布時，防水膠布應至少拉至原長的2倍。如果需要安裝逆變器，應先接逆變器的輸出端，再接逆變器的輸入端?？刂破鞲麟娫淳€安裝完畢后將各電源線整理好后用200mm尼龍?jiān)鷰г貌煸跓魲U內的小勾上，然后把控制器放在防水盒內，后將防水盒放在艙門上方的擋板上，用兩個M6×20的螺栓將擋板固定好后再安裝電器艙門并將其鎖牢。
