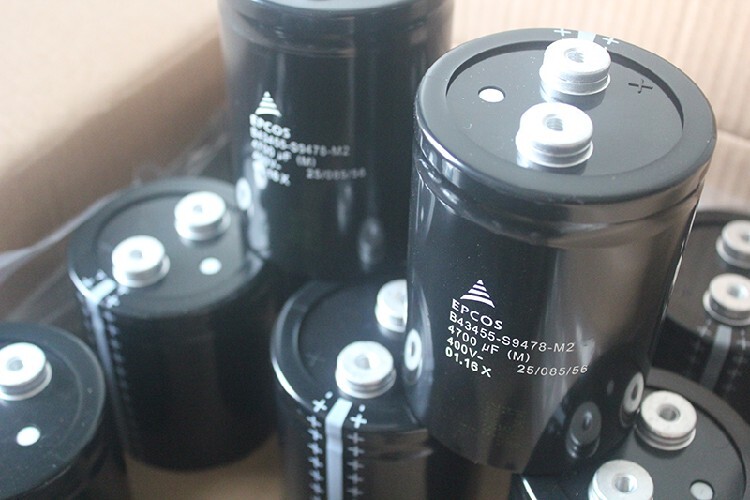

EPCOSTDK超命鋁電解電容,B43704A系列電容B43704A9338M

電容器本身擁有儲能的特性，因此充放電性能也是值得關注的一條關鍵信息。特別是在充放電過程中的短路問題，非常影響使用中的穩定性。尼吉康方面則通過特殊的結構解決了快速充放電的短路問題。
另一方面，超級電容器是新型儲能裝置的一種。超級電容器的區別實際上在于電解電容器的電極材料上，成為介于電容和電池之間的一種產品，的容量完全可以充當電池使用。

電氣雙層電容（EDLC）便是超級電容中的一種，在充放電過程中完全沒有涉及物質變化，充電時間短、使用壽命長、溫度特性好、節約能源和綠色環保等特點，但EDLC的能量密度低至7Wh/kg，在體積上不具有優勢。

尼吉康則在此前推出了“SLB系列”小型鋰離子可充電電池，這是一種通過采用鈦酸鋰（LTO）作為負極實現的小型鋰離子充電電池，也是超級電容的一種。擁有高倍率快速充/放電性能、接近電容器的高輸入/輸出密度、10C下超過25000回充放電循環的命、-30℃下工作的低溫特性等優勢。通過采用株式會社東芝的SCiB?技術開發出同時擁有高功率密度和能量密度的小型鋰離子可充電電池。

電解電容器的檢測方法



　 1、測量時，選用合適的量程。一般情況下，1～47μF間的電容，可用R×1k擋測量，大于47μF的電容可用R×100擋測量。
　 2、將萬用表紅表筆接負極，黑表筆接正極，在剛接觸的瞬間，萬用表指針即向右偏轉較大偏度，接著逐漸向左回轉，直到停在某一位置。此時的阻值便是電解電容的正向漏電阻，此值略大于反向漏電阻。在測試中，若正向、反向均無充電的現象，即表針不動，則說明容量消失或內部斷路；如果所測阻值很小或?yàn)榱?，說明電容漏電大或已擊穿損壞，不能再使用。
　 3、使用萬用表電阻擋，采用給電解電容進行正、反向充電的方法，根據指針向右擺動幅度的大小，可估測出電解電容的容量。
　 4、對于正、負極標志不明的電解電容器，可利用上述測量漏電阻的方法加以判別。即先任意測一下漏電阻，記住其大小，然后交換表筆再測出一個阻值。兩次測量中阻值大的那一次便是正向接法，即黑表筆接的是正極，紅表筆接的是負極。

為什么鋁電解質電容不能承受反向電壓?

由于電解電容器存在極性，在使用時注意正負極的正確接法，否則不僅電容器發揮不了作用，而且漏電流很大，短時間內電容器內部就會發熱，破壞氧化膜，隨即損壞。 如圖為鋁電解電容的基本結構，它由陽極( anode )、在絕緣介質上附著的氧化鋁構成的鋁層，接收極的陰極鋁層，和真正的由電解液構成的陰極。電解液浸透在兩個鋁層間的紙上。 氧化鋁層是通過電鍍?cè)阡X層上，相對于加在其上的電壓來說是非常薄的，很容易被擊穿，導致電容失效。

有極性電容反接后會怎么樣?

如果電容容量很小，耐壓很高，工作電壓低的話，反接看不出來啥;如果容量稍大(100UF以上)，耐壓離工作電壓近，電容不會超過10分鐘就壞，壞的表現形式是：先鼓包，再吹氣，然后爆漿。

壽命計算



環境條件有溫度、濕度、氣壓、震動等，其中溫度對于壽命的影響是大的。電條件有電壓、紋波電流、充放電條件等。



1、周圍溫度和壽命

周圍溫度對壽命的影響體現在電容量的減少、損耗角正切值的增大，這些現象起因是電解液從封口部分向外部漸漸擴散。電性能的時間變化和周圍溫度之間的關系可得出下列公式。

Lx=Lo*BTo-Tx/10

Lo：在高使用溫度下，額定施加電壓和額定紋波電流

重疊時的壽命

Lx：實際使用時的預計壽命

To：產品的高使用溫度（℃）

Tx：實際使用時的周圍溫度 （℃）

B：溫度加速系數



根據上述公式，電解電容應用時，須考慮環境散熱方式、散熱強度、電容與熱源的距離、電容的安裝方式。

材料的特性
鋁箔是鋁電解電容器主要材料，將鋁箔設置為陽極，在電解液中通電后，鋁箔的表面會形成氧化膜(Al2O3)，此氧化膜的功能為電介質。

形成氧化膜后的鋁箔在電解液中是具有整流特性的金屬，就像是一個二極管，被稱之為閥金屬。
①陽極鋁箔

，為了擴大表面積，將鋁箔材料置于氯化物水溶液中進行電化學蝕刻。然后，在硼酸銨溶液中施加額定電壓的電壓后，在鋁箔表面形成電介質氧化層（Al2O3），這個電介質層是很薄很致密的氧化膜，大概1.1~1.5nm/V , 絕緣電阻大約為10^8~10^9Ω /m。氧化層的厚度和耐壓成正比。

②陰極鋁箔

同陽極箔一樣，陰極鋁箔同樣有蝕刻的程序，但是沒有氧化的程序。因此，陰極鋁箔表面只有少量的自然氧化形成的(Al2O3)，能承受的電壓只有0.5V左右。

③電解液

電解液是由離子導電的液體，是真正意義上的陰極，起著連接陽極鋁箔表面電介質層的作用。而陰極鋁箔類似集電極一樣起著連接真正陰極和內部電路的作用。電解液是決定電容器特性（溫度特性，頻率特性，使用壽命等）的關鍵材料。

④電解紙

電解紙主要起著均衡電解液的分布并保持陰極箔和陽極箔間隔的作用。
