黑龍江大型橫梁貨架

橫梁作為貨架的主要部件，對橫梁貨架起著關鍵作用，如何科學選用橫梁規格是貨架設計的關鍵。為什么這么說呢?下面就給大家簡單談一談。
橫梁的組成和結構
橫梁貨架的橫梁由兩個部分組成，一是橫梁主件，一是橫梁掛片，兩者通過焊接成為一體。
1)、橫梁按截面形狀分矩形管、P型管、J型管、雙C抱焊管等;按連接方式有開式和合式兩種形式，壁厚為1.5~2.5mm;焊接方式有居中焊、平頂焊和完全平頂焊、平底焊和完全平底焊等方式，橫梁的長度可根據企業的倉儲狀況設計，通常根據貨架的承載情況，通過計算橫梁的大承載來選擇橫梁規格。
2)、掛片是橫梁與立柱連接的部分，掛片上有3~4個掛鉤或凸式卡榫，掛鉤呈上大下小的倒八字或倒梯形，用來掛接在立柱上的倒八字或彭形的掛孔中，使掛鉤掛在貨物重力的作用下自動鎖緊，使用時穩全。同時，掛片上有防撞擊脫落設計，以防止叉車在工作中不小心撞到橫梁將橫梁挑起，造成橫梁脫離立柱的危險。

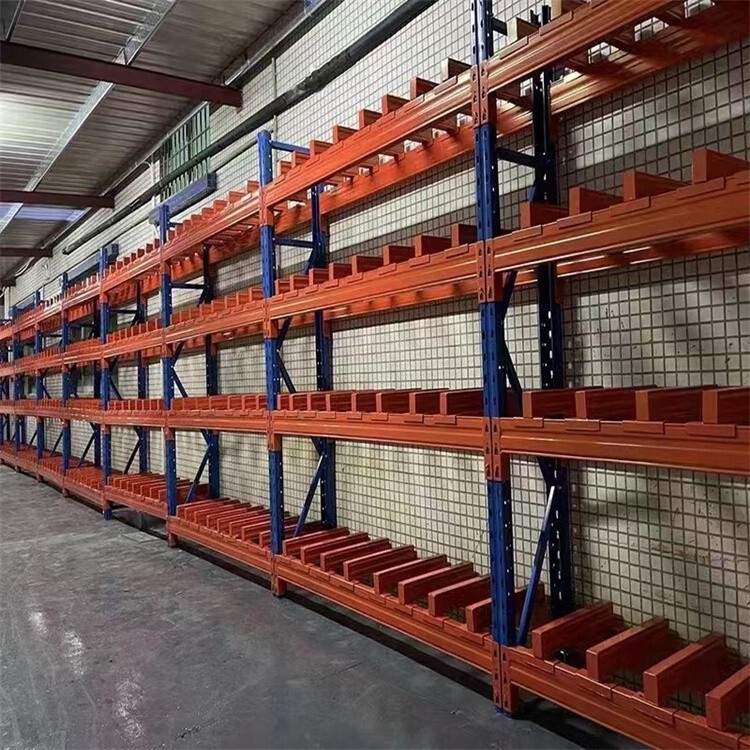

重型橫梁式貨架，又稱托盤式貨架或貨位式貨架，通常簡稱為重型貨架，在國內的各種倉儲貨架系統中為常見。插接式組合裝配式結構，立柱由進口連沖連軋機組冷軋加工而成，柱片為裝配式結構，橫梁與立柱之間為插接式連接，且配有自鎖能力的安全銷，確保在貨架使用和叉車操作過程中橫梁與立柱連接的安全可靠性和萬無一失；貨架層高每75/50mm節距任意可調，單元貨架每層載荷大可達4000公斤；貨物置于托盤之上，由叉車進行存取作業，存放方便靈活，可配置前移式電瓶叉車、平衡重電瓶叉車、普通叉車及堆高機（貨架較矮時）等搬運存取設備；如果選擇雙深度前移式叉車，則貨架可設置成四排并在一起，此類貨架一般稱之為雙深度橫梁貨架。貨架橫梁上有時也可鋪設鋼層板、木層板、網式層板等層板，以為底層貨物揀選之用；此種貨架系統是目前常用的倉儲系統類型，廣泛應用于制造業、第三方物流業、配送中心、倉儲式超市等各領域，既適用于多品種小批量物品，又適用于少品種大批量物品。此類貨架在高位倉庫中應用多，自動化倉庫中貨架也大多采用此類貨架。
對于此類貨架系統，須進行集裝單元化工作，即將貨物包裝及其重量等特性進行組盤，確定托盤的類型、規格、尺寸，以及單托載重量和堆高（單托貨物重量一般在2000kg以內），然后由此確定單元貨架的跨度、深度、層間距，根據倉庫屋架下沿的有效高度和叉車的大叉高決定貨架的高度。單元貨架跨度一般在4m以內，深度在1.5m以內，一般高位倉庫貨架高度在12m以內，位倉庫貨架高度一般在30m以內（此類倉庫基本均為自動化倉庫，貨架總高由若干段12m以內立柱構成）。此種貨架系統空間利用率高，存取靈活方便，輔以計算機管理或控制，基本能達到現代化物流系統的要求。

橫梁貨架結構說明
1、貨架采用重型插接組合式貨架。柱片為裝配式結構，由若干橫撐、斜撐和立柱連接裝配而成，貨架柱片與地面之間采用內膨脹螺栓連接;
2、橫梁與柱片之間采用插接式連接并配以安全銷，可有效防止因叉車操作失誤而叉掉橫梁之類事故的發生;
3、相鄰僅靠的兩排貨架之間由隔撐加強連接，提高貨架的整體承載能力和穩定性
4、所有貨架邊側均設置了防撞護欄，以防止叉車在行駛中直接撞擊貨架而使貨架損傷，提高了操作的安全可靠性。立柱橫梁式貨架立柱規格采用90*70*2.2;截面優化，承載能力強;貨架立柱孔距為75mm，層高每75mm可調，孔距累積誤差為2mm;立柱與橫撐、斜撐間均由度鍍鋅螺栓連接;滿載時，立柱彎曲度小于1/1000HMM;材質：寶鋼SS400;噴塑顏色：中藍(或由客戶確定); 橫梁貨架立柱示意圖橫梁材質：Q235;噴塑顏色：桔紅(或由客戶確定);

橫梁式貨架是一種常用的倉儲貨架類型之一，在貨架的結構中，雙向的橫梁式其中的主要構件之一，在橫梁上放置貨物，承載主要的重量。
在貨架的橫梁上，以托盤形成的單元為貨位，所以這樣的貨架也叫做貨位式貨架。橫梁式貨架（貨位貨架）由兩只柱卡與橫梁桿焊接在一起，橫梁采用兩片特制的型抱焊梁焊接而成，使橫梁的上、下面厚度加厚一倍。橫梁貨架主體由貨架立柱片和橫梁組成，結構簡單明了，能夠以75mm的整數倍自由調節每層層高，承載能力強，貨物具有的可揀選性，適用范圍廣泛，包括電子、家電、通訊、計算機、儀表、家具、服裝、汽車、輪胎、超市賣場等行業都會用到。
A、柱片：橫梁式貨架（貨位貨架）由兩根立柱、橫撐、斜撐以尼龍自鎖螺栓連接而成，組合式結構有效防止螺栓松動后引發貨架失穩，立柱上沖有雙排菱型孔，孔節距為75mm，所以橫梁掛接在立柱上可以75mm為單位上下自由調節。立柱截面由11~13個面構成，慣性距大、承載能力強、抗沖擊性能強，橫梁式貨架立柱采用了先自動沖孔后冷彎成型技術，避免了因立柱應力集中而可能導致立柱出現裂紋失效情況。
B、橫梁：橫梁式貨架（貨位貨架）由兩只柱卡與橫梁桿焊接在一起，采用兩片特制的型抱焊梁焊接而成，使橫梁的上、下面厚度加厚一倍，這種結構根據鋼結構設計理論，充分利用了材料的抗載容量，具有重量輕，承載力強，成本低的特點。橫梁與立柱連接時配有特殊設計的帶耳片安全銷，帶耳片安全銷無法輕易拔出，可以確保橫梁在外力撞擊后不會脫落。

橫梁式貨架在規劃中應知道哪些根本常識呢？首要以下幾個方面：

（一）橫梁式貨架長度的規劃：
（1）對卡板的標準要有所知道，如貨品超出卡板，應以超出的尺度來核算。
（2）通常每層規劃放兩個卡板，卡板與卡板之間距離70-100MM（高位貨架距離100MM，較矮貨架可70MM）。DA若卡板長度?。ㄈ纾?00MM），可思考每層放三個卡板。

是倉儲貨架為常見一種貨架，每層承重超過500Kg的稱為橫梁式貨架。以立柱片+橫梁形式的全組裝結構，結構簡明有效?？筛鶕?jù)存儲單元集裝設備的特性加裝如：隔檔、鋼層板（木層板）、金屬絲網層、倉儲籠導軌、油桶架等功能性附件。滿足不同單元集裝設備形式的貨物存儲。
橫梁式貨架類型：
1.橫梁式橫梁式貨架；
2.托盤式橫梁式貨架；
3.窄巷式托盤橫梁式貨架；
4.重型倉儲貨架；
5.移動橫梁式貨架；
6.抽出式橫梁式貨架等。

橫梁式貨架結構組成：
1、橫梁式貨架由立柱、橫梁、橫撐、斜撐以及自鎖螺栓組裝而成，可以有效防止螺栓松動后引發貨架失穩；
2、橫梁式貨架橫梁采用特制的冷軋P型閉口梁；
3、橫梁式貨架結構具有簡單可靠、重量輕、承載力強、造價低的特點；
4、柱卡與立柱連接時配有特殊設計安全銷，可以確保橫梁在外力撞擊下不會脫落
5、層板采用國際上做的條狀層板，具有承載力強、耐磨損、更換簡單、維修成本低廉的特點。
