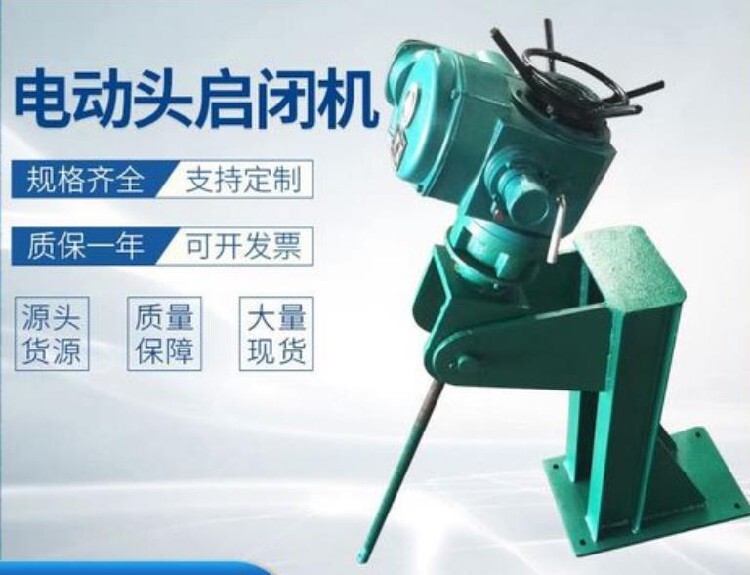

漳州10噸手電兩用式螺桿啟閉機

螺桿啟閉機調試方法及注意事項
1、當啟閉機在無荷載的情況下,***三相電流不平衡不超過正負10%，并測出電流值。
2、對于上下限位的調節：當閘門處于全閉的狀態時，將上限壓緊上行程開關并固定在螺桿啟閉機的螺桿上。當閘門處于全開時，將下限位盤壓緊下行程開關并固定在螺桿上。
3、對于啟閉機的主令控制器調整，***閘門升降到上、下限位時的誤差不超過1cm。
4、安裝后，一定要作試運行，一作無載荷試驗，即讓螺桿作兩個行程，聽其有無異常聲響，檢測安裝是否符合技術要,電動兩用螺桿式啟閉機的設計與生產與使用范圍
我公司生產的QL型手電兩用螺桿式啟閉機，是依據“中華人民共和國水利部《QL型螺桿式啟閉機系列參數》SD297-88、《QL型螺桿式啟閉機技術條件》SD298-88和《水利水電工程啟閉機制造安裝及驗收規范》DL/T5019-94”技術標準設計生產的。
QL型手電兩用螺桿式啟閉機，如采用手搖式驅動規格分為：30KN、50KN、80KN、100KN、120KN、150KN、200KN、300KN.，根據用戶水利工程設計要求，還可生產雙吊點啟閉機，該產品是一種水利工程***機械，***用于水利水電工程閘門的啟閉，是農田灌溉、水產養殖、農業經濟開發區、污水處理廠、水利發電站、水庫、河流（水閘、堤壩、渠道、涵洞、管道）等進水、退水閘的配套機械，山區、平原、有、無地區均可使用。

螺桿啟閉機的安裝與使用 (1)螺桿啟閉機安裝時底座地基應牢固平整，留有地腳螺絲孔的位置，啟閉機到位后，找平澆灌成型。 (2)啟閉機的絲桿平行于閘門研磨軌道表面，同時垂直與吊耳軸、雙吊點式兩個機座平衡，兩個絲桿平行，同時垂直與吊耳軸、手搖或帶電，先手搖啟動上下幾次，達到規范后方可帶電使用，帶電操作時，設有下降深度控制器，但操作人員不得擅離場地，以防因電路等故障，造成碰撞事故的發生。

啟閉機運行過程中的注意要求 1、一般要求 ⑴不允許超載運行。 ⑵運行中，不得突然反向操作，以免造成緊急制動，慣性力驟增，使整機超載振動。 ⑶運行中，操作機構失靈，無法控制時，應迅速切斷電源，使啟閉機停止運轉。 ⑷當閘門開啟接近或關閉接近閘底時，應注意及時停車，不得完全依賴限位系統。 ⑸操作設備（開關箱）監視內容： ①開關繼電保護裝置觸點良好，接頭牢固，動作靈敏。 ②開、關、停按鈕是否按錯。 ③電流、電壓等儀表是否正常。 2、電機監視內容 ⑴運行方向是否正確。 ⑵電機是否缺相運行。 ⑶電機溫升是否過高，有無異味產生。 ⑷電機是否超載，有無異常響聲。 3、限位裝置與行程指示監視內容 ⑴各種限位裝置是否靈敏有效，死區不宜過大（一般不超過30cm），是否應予以調整。 ⑵開高數據顯示準確。 4、啟閉機監視內容 ⑴運轉方向是否正常。 ⑵檢查卷筒繞繩是否正常，有無脫槽亂繞現象。 ⑶檢查各運轉部件是否碰罩殼。

卷揚式啟閉機是***用于操作快速閘門的一種啟閉設備。快速閘門是用來保護機組或鋼管的，平時懸掛在孔口上方，當發電機、水泵或鋼管發生事故時，可以快速截斷水流，避免事故擴大?？焖匍l門的關閉時間，應滿足對機組和鋼管的保護要求，一般要求啟閉機能在2min內將快速閘門關閉。同時為防止閘門底緣和底檻因猛烈碰撞而損壞，快速卷揚啟閉機應設有限速裝置，將閘門接近底檻時的下降速度限制在5m/min以內，但下降過程中的速度并***制要求，只要不對啟閉機零部件造成損害即可。

快速閘門在正常啟閉時，對啟閉速度并無特殊要求，因此快速卷揚式啟閉機還應具備普通卷揚機的功能。快速閘門啟閉機，應有就地操作和遠方操作兩套系統，并應配有可靠電源。遠方操作系統可用來操作閘門的正常閉門和事故快速閉門，《鋼閘門設計規范》(SL74-2013) 規定，從安全角度考慮不提倡遠方啟門，但有些泵站為了實現自動控制，也具備遠方啟門的功能。為***電源供應，遠方操作系統除采用交流電源控制正常啟閉外，還應采用由蓄電池室內蓄電池組供應的直流電源控制事故快速閉門；機組或鋼管發生事故時，故障信號應能激發遠方操作系統直流電源自動控制閘門快速閉門；現地也可手動釋放常閉式制動器的抱閘，控制閘門快速關閉。就地操作系統僅用來操作閘門的正常啟閉，因此采用交流電源即可。就地操作和遠方操作兩套系統應相互閉鎖。

卷揚式啟閉機常見故障及排除方法：

卷揚式啟閉機落快速閘門時，鋼絲繩纏繞現象是由于機組事故關門2DL、手動JN1、微機KJN1閉合使直流刨匝線圈吸合，快速閘門突然下落，鋼絲繩不能按正常的軌道平穩有序的纏繞輪轂，這是卷揚式啟閉機落快速閘的缺陷，運行中要求停機時迅速檢查巡視，發現問題及時矯正。鋼絲繩多次纏繞會嚴重影響鋼絲繩的使用壽命，在工程運行時除電機出現保護停機外，我們要嚴格控制其使用次數，切實保護設備的使用壽命。
