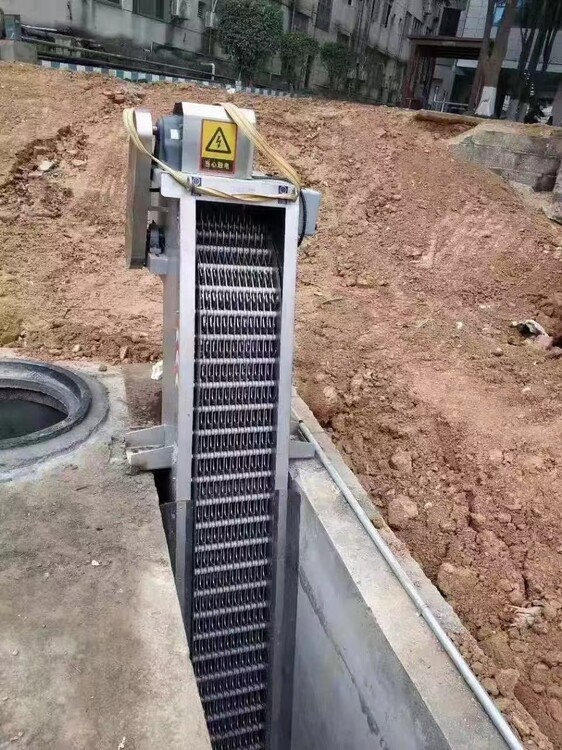

孝感HGS格柵除污機 GSHP型回轉耙式格柵除污機

HGS格柵除污機適合于作粗格柵使用,可以連續自動截留清除污水中較大形狀的懸浮物和飄浮物,起到保護后續工序設備正常運轉和減輕處理負荷的作用。廣泛用于市政、工業等污水處理設施中,具有操作簡便、運行可靠、維修保養方便等特點。

該機主要由機架、柵條、清污齒耙、提升鏈、電機減速驅動裝置等組成,工作時,由固定于提升鏈上的清污耙板在驅動裝置的帶動下,將水下格柵部分截流的污物撈上,清污耙板依靠兩側提升鏈同步由柵后至柵前順時針回轉運動、當耙板到達上部時,由于轉向軌道及導輪的作用,污物依靠重力自行落下,從而達到去污的目的。

回轉式清污機常見的一些問題集中表現為以下幾點:

1、齒耙彎曲變形問題。具體表現及分析:洪水期污物過多,過于集中,造成單道齒耙負荷過重,齒耙管變形引發故障。齒耙管是回轉式清污機的重要的運動部件,它同時起到支撐鏈條防止鏈脫軌和打撈污物的雙重作用,其中間部位是整個機體為薄弱的環節,許多相關問題,如鏈板扭曲,脫鏈等問題多是由于齒耙管的變形而引起的,因此其強度、剛性應得到足夠的。設計注意事項:齒耙管材料應有足夠的直徑和壁厚,一般6米以下跨度的清污機寬度,齒耙管按10000N.m集中載荷校核,其撓度不大于1/250,鋼管壁厚不宜低于6mm.。對于更大尺寸的回轉清污機,可考慮使用多道牽引鏈條以改善齒耙受力情況,或者通過對齒耙管中部進行局部加強使之成為變截面受力構件。

2、鏈條斷開脫軌問題。具體表現及分析:主要為三種表現形式,一是鏈條經過長時間運行,部分鏈板鉚接處開鉚,外鏈板脫出造成鏈條斷開。二是鏈條在向柵體背面的圓弧過渡部分,在負荷很大的情況下,對背面底軌道形成較大的壓力,使得背面軌道現內側傾斜造成脫軌。三是由于齒耙變形或者齒耙受到分布不均勻的較大拉力拖曳鏈條造成脫軌。設計注意事項:長節距板式滾子鏈是清污機(回轉式機械格柵)主要的運動部件,對于鏈條圓弧過渡處,設計時應盡量把直徑加大,以其過渡的平滑,減少其對圓弧軌道面壓力,對于常用的節距125的板式滾子鏈而言,此過渡半徑不宜小于350mm。
