LED模條模具生產(chǎn)深圳模條灌膠材料模具模條

LED 透明 G4 G9 灌膠模條相關(guān)介紹
產(chǎn)品用途
LED 透明 G4 G9 灌膠主要用于 G4、G9 玉米燈具的粘接、固定、導(dǎo)熱、防水灌封等。G4、G9 是常見的燈頭規(guī)格，G4 藍(lán)寶石模具（G4 藍(lán)寶石模條）單顆燈珠（1508 模具）是目前比較流行的節(jié)能燈，這種灌膠能對(duì)相關(guān)燈具起到防水、防潮、防震、防塵、散熱等作用，還可用于 LED 背光模組、電源模塊、電子元件、芯片組等的散熱。



LED灌封膠在固化過(guò)程中可能會(huì)出現(xiàn)一些常見的問(wèn)題，以下是整理的一些問(wèn)題及其對(duì)應(yīng)的解決方法：

1. 固化后主劑太軟
原因：

主劑和固化劑混合后沒有被攪拌均勻。
解決方法：

重新做測(cè)試，把主劑和固化劑混合均勻，形成均勻的混合物后請(qǐng)將其倒入另外一個(gè)杯子后在攪拌一會(huì)在注入產(chǎn)品。
2. 固化后有氣泡
原因：

攪拌時(shí)進(jìn)入空氣，在注入產(chǎn)品以及整個(gè)固化過(guò)程中空氣沒有完全被抽掉。
潮氣和固化劑的反應(yīng)產(chǎn)生了氣體。
解決方法：

建議在將主劑和固化劑攪拌在一起以后，對(duì)其抽真空。
預(yù)熱要灌封的產(chǎn)品會(huì)有助于空氣的逸出。
在溫度濕度較低房間里固化以使空氣有足夠的時(shí)間逸出。
3. 固化時(shí)間太長(zhǎng)
原因：

固化溫度過(guò)低。
解決方法：

提高固化溫度。
4. 膠水不固化、硬度偏低、表面過(guò)粘
原因：

稱量不準(zhǔn)確或隨意稱量，加入過(guò)量的固化劑。
在有填料的膠水中，在混合前主劑沒有攪拌均勻。
解決方法：

使用電子稱準(zhǔn)確稱量，確?；旌媳壤_。
在混合前將主劑混合均勻。

5. LED支架爬膠
原因：

支架表面凹凸不平，有毛刺現(xiàn)象。
解決方法：

改善工藝或與供應(yīng)商聯(lián)系。
6. 雙組分膠灌膠后在相應(yīng)條件下不固化或不能完全硬化
原因：

AB膠配比不準(zhǔn)。
配膠后攪拌不充分。
解決方法：

AB膠配比稱量準(zhǔn)確，配膠后應(yīng)充分?jǐn)嚢?，檢查配膠過(guò)程，有無(wú)疏忽，造成配比不準(zhǔn)。
通過(guò)上述方法，可以有效地解決LED灌封膠在固化過(guò)程中遇到的常見問(wèn)題，從而提高產(chǎn)品的質(zhì)量和可靠性。

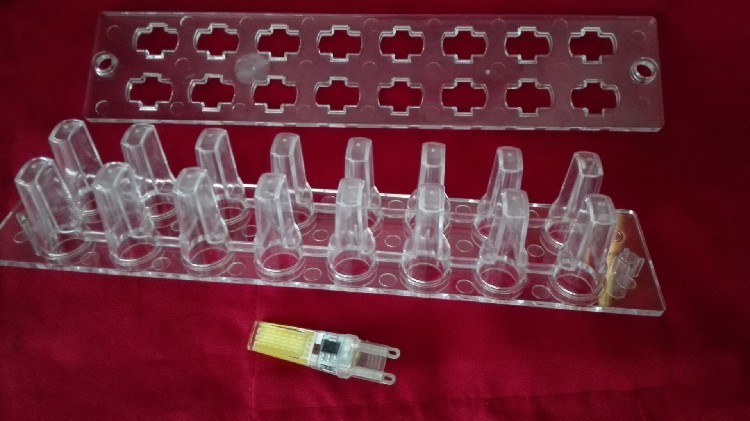

千京科技公司生產(chǎn)大量的G4/G9燈模具（模條）對(duì)外銷售，模具是通過(guò)的拋光技術(shù)及光學(xué)原理，使模具達(dá)到好脫模，脫模后膠體光亮度達(dá)到效果，并且有反光及光線折射作用，曾強(qiáng)燈具的光照高度；模具材質(zhì)是利用特殊的耐高溫塑料材料注塑而成，燈孔表面光亮好脫模，有效提高生產(chǎn)效率與品質(zhì)。

玉米燈灌膠技術(shù)要點(diǎn)
玉米燈灌膠技術(shù)是確保LED玉米燈質(zhì)量和壽命的關(guān)鍵步驟。以下是根據(jù)提供的搜索結(jié)果總結(jié)的技術(shù)要點(diǎn)：

1. 灌封膠的選擇
選擇合適的灌封膠對(duì)于玉米燈的性能至關(guān)重要。灌封膠應(yīng)具備高透明度、耐高溫、良好的電氣絕緣性能和密封性。例如，雙組份1:1加成型硅膠是一種常用的灌封膠，它具有高硬度、高強(qiáng)度和高透光率，適用于燈頭支架的封裝。

2. 配膠比例和混合
配膠時(shí)應(yīng)嚴(yán)格按照重量比A:B=1:1的比例進(jìn)行配比，并充分?jǐn)嚢?-5分鐘以混合均勻?；旌喜痪鶆蚩赡軐?dǎo)致固化不完全，影響產(chǎn)品性能。

3. 預(yù)熱和除潮
在灌封前，應(yīng)對(duì)支架進(jìn)行預(yù)熱處理，通常是在150℃下預(yù)熱60分鐘以上以去除水分。這有助于提高生產(chǎn)效率和產(chǎn)品的可靠性。

4. 真空脫泡
為了消除灌封膠中的氣泡，需要進(jìn)行真空脫泡處理，通常建議脫泡時(shí)間為5分鐘。這一步驟對(duì)于防止氣泡導(dǎo)致的光學(xué)性能下降和內(nèi)部應(yīng)力集中非常重要。

5. 固化過(guò)程
固化是灌封膠終固化的關(guān)鍵步驟。通常，加溫至100℃烤1個(gè)小時(shí)可以實(shí)現(xiàn)固化。完全冷卻后，產(chǎn)品易于脫模。需要注意的是，固化過(guò)程中溫度和時(shí)間的控制對(duì)手感和終產(chǎn)品的性能有很大影響。

6. 注意事項(xiàng)
在使用灌封膠時(shí)，應(yīng)避免與某些物質(zhì)接觸，如有機(jī)錫化合物、含硫材料、胺類化合物等，因?yàn)檫@些物質(zhì)可能會(huì)影響固化過(guò)程或?qū)е庐a(chǎn)品性能下降

高透明玉米燈灌封膠工藝流程
配膠：按重量比為A:B = 1:1的比例配膠，攪拌3 - 5分鐘。
脫泡：進(jìn)行真空脫泡5分鐘。
預(yù)熱：在注膠之前，將支架在150℃下預(yù)熱60分鐘以上除潮，盡快在支架沒有重新吸潮之前封膠。
固化：加溫100℃烤1個(gè)小時(shí)固化，完全冷卻以后，易脫模。
注意事項(xiàng)
溫度控制：不同的灌封膠對(duì)溫度要求不同，如QK - 6852 - 2為加成型硅膠，溫度對(duì)固化速度影響很大，配膠時(shí)要注意機(jī)器的攪拌速度和時(shí)間，控制溫度不要超過(guò)35℃。
避免接觸物質(zhì)：部分灌封膠在使用過(guò)程中需要避免與特定物質(zhì)接觸，如高透明玉米燈灌封膠要避免與有機(jī)錫化合物、含硫材料、含胺材料、不飽和烴增塑劑等接觸，以免影響固化效果。
操作規(guī)范：硅膠的操作方式會(huì)影響結(jié)果，可能會(huì)出現(xiàn)氣泡、隔層、脫膠、裂膠等現(xiàn)象，需避免造成這些問(wèn)題的因素，或咨詢
