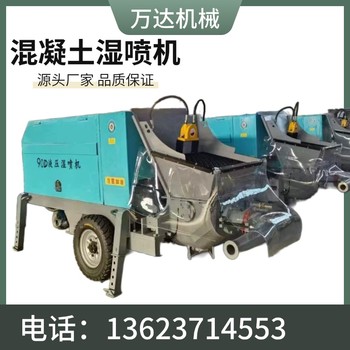

深圳90D液壓濕機基坑護坡噴錨支護混凝土噴漿機廠家價格

?深圳90D液壓濕機 基坑護坡噴錨支護 混凝土噴漿機廠家價格——可根據客戶要求加工訂制
?深圳90D液壓濕機工作原理
由三相電動機直接驅動齒輪油泵，油泵輸出的壓力油通過集成閥塊的進油孔，進入電磁溢流閥和電磁換向閥，系統的壓力由溢流閥調定，當系統壓力超過溢流閥的調定壓力時，溢流閥打開溢流，兩組電磁換向閥完成主油缸和斜擺缸的動作，斜擺缸的換向依靠安裝在水槽上的兩個電感式接近開關控制。以正泵示例：當主油缸1向前，推動料缸1運動時，料缸內物料排出，同時相串聯的主油缸2向后，料缸2產生吸料動作，隨著主油缸1的向前推進，接近開關感應到油缸的定位塊后，PLC會控制斜擺缸的電磁閥工作，使S擺迅速旋轉到主油缸2的位置，這時主油缸2會向前，推動料缸2內的物料排出，主油缸1退回，料缸1產生吸料動作，從而實現在一個循環中有一個料缸吸料，另一個料缸排料。兩個料缸交替排出的物料經旋流器彎頭后進入輸送管路。當反泵時油缸的運動方向正好和正泵相反，油缸反回時S擺閉合，輸料管內的物料被回吸到料缸內，向前推時S擺打開，將物料推至料斗內。這時可打開料斗的放漿口，物料回收完成。
WYSP90D主要技術參數 型號 單位
額定生產能力 3-7 m3/h
系統壓力 20 MPa
骨料粒度 ≤15 mm
泵送次數 20 C/min
輸送距離 水平 60 m
垂直 30-40 m
主電機功率 22 KW
液壓油箱容積 200 L
料缸規格 Φ120×610 mm
輸送管徑 57 mm
上料高度 1100 mm
外形尺寸 3390×1300×1510 mm
整機質量 1500 kg
